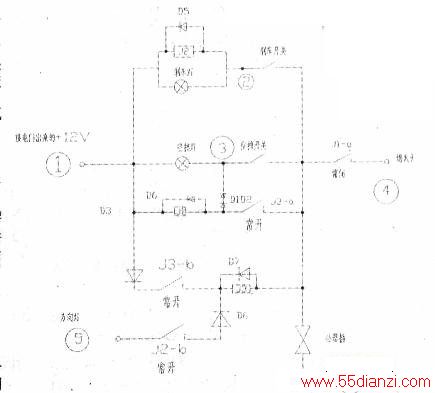

防盗电路的工作原理：打开电门，线端①得到12V正电，由于车子挂着空挡，空挡开关接通，Jl通过二极管DID2和空挡开关形成回路吸合，J1-a常闭触点分开，车子正常启动。挂挡起步，由于空挡开关断开，J1失电，常闭触点J1-a闭合，摩托车熄火！所以要想车子能起步前进，需要踩住刹车，让J2得电，常开触点J2-a闭合，再打方向灯让12V电从方向灯电路通过J2-a和D4到达J3．让J3得电吸合，这样J3-a和J3-b也就闭合！起步后Jl就不会失电。J3-b的作用是当方向灯复原后维持J3的吸合！线端⑥用到一段公母插，作用是如果想暂停防盗电路，就把公母插分开，不给线端⑥接地就可以了！
元件的选用：二极管如果是并联在继电器上的话作用是消除继电器绕组的感生电压，串联在电路里则是起到隔离作用，全部是1N4000系列就可以，继电器的工作电压是12V，触点根据图纸选取，要是能用进口拆板继电器那绝对是价廉物美的不二之选！
接线方法：线端①⑤⑥分别按照电路图说明接线即可；线端②接刹车灯的冷端，也就是刹车开关的上端：线端③接空挡灯的冷端，也就是空挡开关的上端；线端④接熄火开关，如果没有熄火开关也可以接到点火器的触发线（熄火开关其实控制的也是触发断）。
此电路结构简单，只要选取的元件质量过关，根本不用调试，一装就成，而且，要是熟悉汽车线路，本电路也可以改装为汽车防盗。另外，由于车子在空挡时能正常启动，而挂挡了就熄火，也能起到迷惑小偷的作用，让小偷以为是车子没有油了或是有了问题，不会怀疑是有防盗电路。
