用CD4076和74LS138构成的电动自行车速度与里程表的系统显示电路

用CD4076和74LS138构成的电动自行车速度与里程表的系统显示电路

点击数:7130 次   录入时间:03-04 11:49:50   整理:http://www.55dianzi.com   车用电路

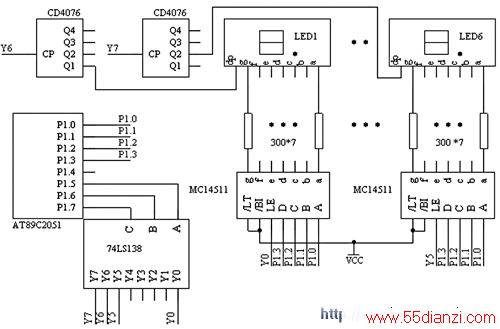

 CD4076和74LS138组成的电动自行车速度与里程表的系统显示部分电路图,
 系统中用74LS138的Y0~Y5选择MC14511以驱动LED显示,Y6、Y7来控制CD40756的CP,从而达到以CD4076的Q1~Q4控制小数点的显示,另一个CD4076只用到其Q1和Q2,图中字符相对应的地方表示其引脚相连。
