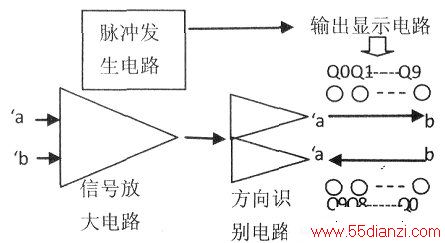

自动双向电流流向演示电路如下图所示，本电流流向演示器主要由信号放大电路，方向识别电路，脉冲发生电路，输出显示电路等部分组成。
1．信号放大电路
如下图，信号放大部分主要由运放ICIA、电阻R0～R4及二极管VD1、VD2组成。其中的Ro取值较小，其功能是将流过a、b端的电流值转化为相应的电压信号；二只反向并联的二极管VD1、VD2是用于输入信号限幅保护，防止因输入的差模电压过大以至损坏ICIA；R2、R3的阻值相等，构成一个基本的分压电路，为运放的“+”端（同相输入端）提供一个“Vref=VCC/2”的基准电压。
静态时a、b间无电流输入，故Uab=0，由运算放大器的“虚断”及“虚短”的特性可知，此时11=-12=0，所以可以求得此时的输出电压Uo应为“Vref=VCC/2”的基准电压。
当接入了从a流向b端的电流时，电阻Ro上将产生一个压降Uab，经运放放大后，可求得此时输出的电压Uo=Vref+(R4/R1)Uab，即输出电压Uo小于基准电压Vref。
同理当接入从b流向a端的电流时，可求得输出信号电压Uo=Vref+(R4/Rl)Uba，即此时输出电压Uo大于基准值Vref。
2．方向识别电路
方向识别电路由运放IC2A、IC2B，二极管VD3，电阻R5和电位器RP1组成。其中R5、VD3、RP1通过分压为比较器IC2B的反相端及IC2A的同相端提供基准电压，由于电路中串入了二极管VD3，就使IC2B、IC2A的基准电压相差了一个PN结的压降约0.5伏左右。通过调节电位器RP1可以使比较器IC2A“-”端的基准电压为Vref，+(0.2～0.3V)，比较器IC2B“+”端的基准电压为Vref-(0.2～0.3V)。
若a，b端无电流，由于U。输出的信号电压为VCC/2，此时的信号电压既不大干VCC/2+（0.2～0.3V）也不小于VCC/2-(0.2～0.3V)，二个比较器IC2A、IC2B均输出为低电平，VD4～VD23均不发光，无显示。
当有电流从a流向b端时，此时Uo输出信号电压会小于VCC/2，当值小于VCC/2-(0.2～0.3V)时，比较器IC2A输出为低电平，接通VD14～23组LED的K，在555和4017的控制下各LED顺次点亮，模拟显示出“电流”由a流向b。
当有电流从b流向a端时，Uo输出的信号电压大于VCC/2，当值大于VCC/2+(0.2～0.3V)时，比较器IC2B输出为低电平，接通VD4—13组LED的K，在555和4017的控制下各LED顺次点亮，模拟显示出“电流”由b流向a。
本电路中串入的二极管VD3，使二组比较器的基准电压产生了0.5V的压差，这样即便在某些特别的情况下（如电路输入不平衡或电阻值误差等）．有时虽然没有电流输入但U。输出的值也不一定就是VCC/2，可能会出现一些微小的上下偏差，此时由于有这个零点几伏的差值存在，提供了充足的容差区间，保证了在没有电流输入时不会输出任何信号，当然这个容差值的大小还可以视电路的情况进行相应的调节，从而保证整个装置工作稳定可靠。
3．脉冲发生电路
脉冲发生电路是由时基电路IC4(NE555)，电阻R6、R7，电位器RP和电容C1、C2等组成的一个多谐振荡电路构成，为十进制计数器IC3提供计数脉冲。通过调节RP可改变电路的振荡频率，从而可以得到合适的光点流动速度。
4.输出显示电路
输出显示电路主要由十进制计数器IC3(CD4017)、二组LED及限流电阻组成。4017的CP端输入脉冲后，总是按照QO、Q1、……Q9的顺序依次输出高电平。当无电流输入时，尽管此时4017依然正常工作，但因此时lC2a、IC2b均输出为低电平，VT1、VT2都截止，因此所有LED均不显示；当电流由b流向a时，ICla输出电压升高，IC2a输出高电平，IC2b输出低电平，VT1导通，VT2截止，4017依次驱动VD4～VD13顺序发光形成（如下图所示）由左向右流动的光点；当电流由a流向b时，ICla输出电压降低，IC2a输出低电平，IC2b输出高电平，VT1截止，VT2导通，4017依次驱动VD14～VD23顺序发光，形成由右向左流动的光点，从而模拟出“电流”流动的效果。当然，制作时有条件的话可以将二组LED分设为二种不同的颜色，这样演示起来的效果就会更好。
5．电源电路
由于本电路中使用的是CMOS型的集成电路，所以对电源的要求不高，且电路中没有什么大功率的器件，LED的电流一般也只有10mA左右，故采用最简单的三端稳压集成电路即可，使用由7806构成的直流电源即可。CD4017内阻较大，可直接驱动LED不需要限流电阻。
制作、调试方法
本电路结构比较简单，所有选用元件的参数都已在原理图上标注清楚了，只需按图进行制作、安装即可，需要注意的是VD4～VD23二组LED在安装时应注意顺序，VD4～VD13的顺序应与VD14～VD23顺序相反，除此以外没有其他特别的要求。
制作完成后要调整RP1使VD4～VD23均无显示（即调整IC2A、IC2B的参考电位，使二个比较器均输出为低电平）。然后，将该电流方向演示仪串联接入电路中，便能观察到光点由电源的“+”流向电源的“-”。比较简单的调试方法还可以将万用表拨到电阻R×l挡上，将红表棒接a端，黑表棒接b端，这时光点应能从b点流向a点。然后再反向连接，这时光点应能从a流向b（注：黑表棒实际上接万用表内部电池的正极，不过数字表与此相反）。最后调节RP2使光点以一个合适的速度流动。
在实际的应用过程中，可能会由于所测量的值不同，造成灵敏度有差异，此时可通过调整R1与R4的阻值来实现，R4/R1的值越大，灵敏度就越高，反之亦然。
