简单实用的电动车充电自动断电装置

　　电动车方便环保倍受广大消费者青睐，但充电问题也一直困扰着大家。为此特别制作了这款充电自动断电装置。充电的时候只需按下启动开关，充满后会自己停下不需人工干预。

　　一、工作流程
　　
　　当按下启动开关S1后，输出指示灯点亮电路自锁，运行指示灯以1S的频率开始闪烁。当充电器饱和指示灯点亮后，程序进入浮充定时程序，定时结束后切断交流电源。假如在设定时间内饱和指示灯没有点亮，强制切断电源防止过充。在工作期间可按下停止开关，随时结束充电，原理图如下图所示。

　　二、制作过程
　　

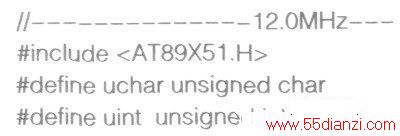

　　首先选一个合适的外壳，裁好实验万能板，在外壳上预留S1、S2、DS1～3的位置。按照原理图连接好电路，检查无误后将驱动程序写入单片机。程序中的定时时间可根据自己需要更改。

　　三、调试
　　
　　本电路不存在任何可调元件，但简单的测试一下还是必要的。连接接好控制器电源，按下启动按钮，输出指示灯应点亮、继电器吸合电路自锁，运行指示灯开始闪烁。短接U4的3、4脚，5秒钟后饱和指示灯应点亮。按下停止按钮控制器应断电，否则可能存在问题。

　　四、电路连接
　　
　　当控制器检查无误后，可按下图进行连接。饱和信号需要从充电器绿色指示灯处引出。切断绿色指示灯电源侧，把光耦U4的1、2脚串入电路。需要注意的是一定要分清正负极性，另外要把限流电阻该小一点。

　　经过两个月来的使用效果很好。电路唯一的缺点就是饱和信号引出不大方便需要打开充电器。
