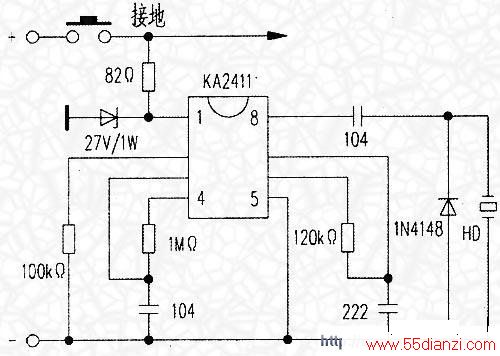

本文介绍一利用旧电话中铃声电路 改造响亮电动车车铃的制作.原理图如附图所示,就可以改造电动车铃(可将原电路部分原封不动分割下来,也可以做印制电路板)。声音悦耳响亮,使用起来不但让人羡慕,回头率还很高呢!
改动时不能使用原车铃中直径较小的发声陶瓷片(不得小于φ35mm),最好用电话机中或机动车防盗器中发声元件。也不要用纸盆扬声器。如仍嫌声音不够大.可另加简单的三极管功率放大器.也可和原车铃电路并联起来合用。两种铃声合在一起,也很有特色。
图中的集成KA2411,也可改用下列型号直接代换:KA2418、ML8205、.XR—T8205、TA31002、TA13002、Ls1240、LH1240、CSC1512、TCM1512、UTC9016、UTC9106。
