构思新颖的趣味灯光骰子

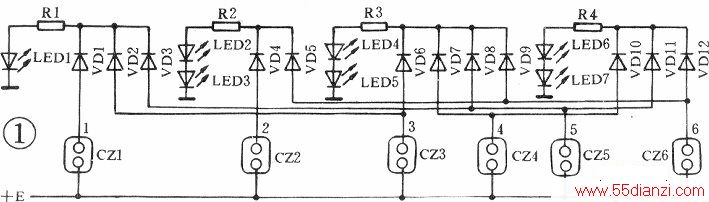

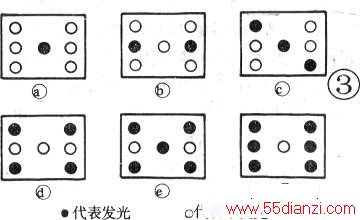

　　目前不少娱乐场所出现了一种趣味灯光骰子。这种骰子用电子显示方式模拟真骰子工作，所走点数的最后显示和真骰子完全一样，给入耳目一新之感。为方便叙述，先以图1作一简要说明。LED1-LED7七只发光二极管在面板上排列方式如图2所示。如果我们用短路塞将CZ1短接，则LED1发光，显示状态如图3(a)；当把短路塞改插到C22中，则LED2、LED3同时发光，显示状态如图3(b)；当把短路塞分别改插到C23、C24、C25、C26中，其显示状态分别如图3中的(c)、(d)、(e)、(f)所示。由此大家不难看出：

　　这种单面显示的方式却真实地模拟了六面滚动骰子的点数。如果我们在CZ1-C26各短路点的上方（标注的1、2、3、4、5、6各点）分别接上脉冲信号使其依时序自动运转。

　　那么这种灯光骰子就变成了具有动感的工作模式。由于人们习惯于两只骰子同时使用，故在设计电路时考虑成两组同时运行。

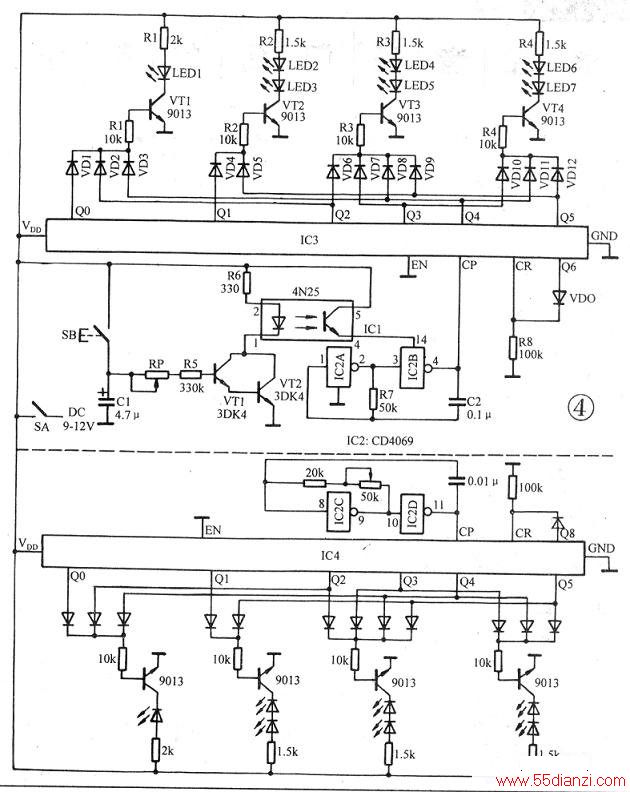

　　电路结构电路如图4所示。SA为电路工作的电源开关。

　　Cl、RP、R5、VT1、VT2、R6和IC1组成延时电路。

　　SB为启动按钮。IC2A、IC2B、R7、cz和IC2C、IC2D、0.01μ电容、20k电阻和50k电位器组成两组受控振荡器。所谓受控：即受光电耦合器4N25的导通与截止控制。IC3、IC4为两片十进制计数译码集成块，型号为CD4017。Q6输出端经VDO二极管与CR复位端相连，以实现6循环的工作方式。VD1-VD12二极管组成多组或门电路。LED1-LED7为骰子点数显示发光管。虚线下方为另一组骰子显示控制电路。IC2A、IC2B和IC2C、IC2D是同一片CD4069中的与非门。

　　工作原理

　　当按下SB，C1电容迅速充满电荷。VT1、VT2复合三极管导通，IC1集成块1、2脚间的发光管发光，受光管的5、4脚导通，两组振荡器均启振工作。IC3、IC4的Q0～Q5输出端在推动脉冲的作用下循环输出高电平，两组电子骰子上的发光管不停地闪烁。SB松手后，IC1的导通是由C1电容上存储的电荷经RP、R5和VT1、VT2三极管的基极和发射极放电维持的。随着时间的推移，C1上的电荷越来越少，当少到不能维持IC1受光管的导通时，振荡器将会因电源的中断而停，止工作，两组骰子随机点亮的发光状态将被保留，一次操作的点数就得到了。由于两组振荡器配置的振荡电阻不一样，加之50K电位器的那组振荡器可徒手调节，再则SB按入的时间长短及RP阻值的调节对延时时间的影响，故骰子停留的点数任何人均无法预测。

　　元件选用

　　电路中的二极管可用IN4148、IN4001、IN4004、IN4007等型号。三极管可用3DG6、3DG8、3DG12、3DG182、3DK2、3DK4等型号的管子直接代用，但要求p值大于80为佳。所有电阻皆选0.125W的金属膜电阻。发光管选用高亮度φ12发红光的那一种。

　　使用

　　徒手调一下RP和50K电位器，亦可不调。再按一下SB，两组骰子的光点开始跑动闪烁。一旦发现光点停留，一次操作的点数就得到了。
