这款电子迎客“鹦鹉”具有电路简单、灵敏可靠、造价低、耗电省等特点。当其前方5m范围内有人经过时、便可发出响亮的“欢迎光临！”礼貌招呼语，使人倍感亲切！
一、工作原理

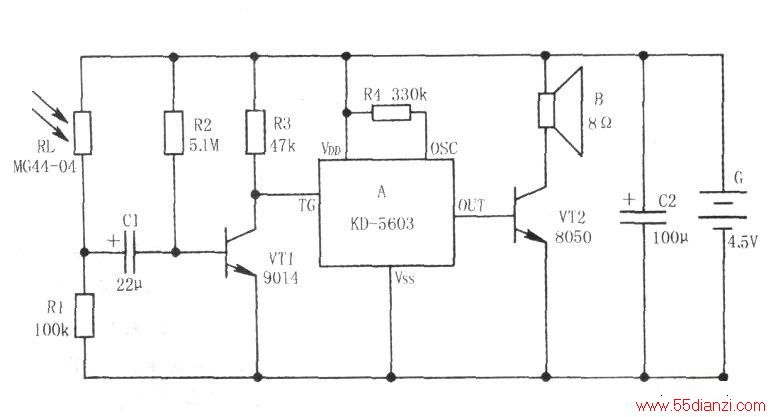

电子迎客“鹦鹉”的电路如下图所示，它巧妙地利用了环境自然光线突然变暗这一传感信号来触发电路工作。光敏电阻器RL、三极管VT1和周围阻容元器件等构成了感光式脉冲触发电路，语音集成电路A、功率放大三极管VT2和扬声器B等构成了语音发生电路。
平时，周围环境光线稳定地照射到RL上，使其光电阻呈现低阻值、且保持基本稳定不突然变化。电容器C1两端亦保持有一定的左正右负直流电压。由于VT1的集电极电阻R3取值比较大，尽管其基极偏流电阻R2取值更大，但此时VT1仍然处于比较深度的导通状态，与VT1集电极相接的A的触发端TG处于低电平(<1/2VDD)，A因得不到正脉冲触发信号而不工作，VT2截止，B不发声。
当有人经过RL前方时，照射到RL上的光线发生突变，RL两端光电阻值突然增大，从而导致C1的正极端电位突然降低，流过R2的电流主要形成Cl的反向充电电流，使VT1反偏截止，其集电极输出正脉冲（≥1/2VDD）触发信号。于是，A内部电路受触发工作，其OUT端输出一遍内储的“欢迎光临！”语音电信号，经VT2功率放大后推动B发声。人体通过RL前方后．RL恢复稳定的低电阻值，电池G通过RL和VT1发射结对C1快速正向充好电，为下一次探测到人体后触发语音电路工作做好准备。
电路中．R4为A的外接振荡电阻，其阻值大小影响话语的速度和音调。
C2为退耦电容，在电池电能快用尽、内阻增大时，可有效地避免B发声时产生的畸变（严重时会产生寄生振荡，无法正常发声），相对延长电池的使用寿命。
实践证明，C2是不可以省掉的。
二、元器件选择
A选用KD-5603型“欢迎光临！”语音集成电路芯片，它采用黑胶封装形式制做在一块21mm×19mm的小印制板上。KD-5603的主要参数：工作电压2,4～5.5V．典型值为3V；触发电压≥1/2VDD,正脉冲和高电平均有效；音频输出电流最大可达2mA．静态总耗电≤5uA；工作温度范围-10℃～+60℃。
VT1选用9014或3DG8型硅NPN小功率三极管，要求电流放大系数β>120；VT2用8050型(ICM=1.
5A，PCM=lW)硅NPN中功率三极管，要求β>100。
RL宜选用MG44-04型塑料树脂封装光敏电阻器，其它亮阻≤10kΩ、暗阻≥2MΩ的普通光敏电阻器也可直接代替。R1～R4用小型碳膜电阻。C1、C2用CD11-10V型电解电容器。B用巾57mm、8Ω、0.25W小口径动圈式扬声器。G用三节5号干电池串联（须配套塑料电池架）而成，电压4.5V。
三、制作与使用
下图所示为该电子迎客“鹦鹉”的印制电路板焊接图。印制电路板（左边）可用刀刻法制作，实际尺寸约为40mmx25mm。A芯片上直接焊接VT2和R4．并通过两根引线接B、通过三根引线接电路板。焊接时注意：电烙铁外壳一定要良好接地，以免交流感应电压击穿A内部CMOS集成电路。
焊接好的电路板连同扬声器B-块装入尺寸约为65mm×60mm×25mm的塑料小盒内。盒面板事先为B开出释音孔，盒侧面开孔通过长约15cm的双股软导线分别引出RL和电池架。RL应加装上一段φ7mm×15mm的黑色塑料管，使其只探测正前方光线变化，避免侧面光线的干扰和影响。实践证明．RL加装黑色塑料管后，能够有效增强探测灵敏度。
装配好的电路调试很简单：首先，断开R3的一脚，用一只100kΩ的电位器代替R3．在电池架中装好电池、RL感受环境自然光线稳定不变的条件下，由大往小缓慢调节电位器的阻值，使扬声器B处于临界发声状态；然后，焊下电位器，用万用表测量出此时的电阻值，选择一只阻值相同或相近的电阻器作为R3．即获得最佳的光线突然变暗的触发灵敏度。如嫌语音声不够逼真，可通过适当改变R4阻值(240～430kΩ)来加以调整，直到满意为止。一般情况下，只要按照图1所标参数选择元器件，无须任何调试便可满意工作。
调试完毕，可参照右图所示，将电路机芯装入一个市售普通多色长绒布做成的“鹦鹉”玩具体内，使作品达到有声有色、栩栩如生的效果。具体方法：在“鹦鹉”尾部适当位置处开一长约80mm的直口子，将体内填充物掏出少许，以让出空间安放电路盒和电池架。RL则在“鹦鹉”的前胸部位开一φ7mm小孔水平安装。为了以后更换电池方便，应在“鹦鹉”尾部的开口处安装上拉链。
使用时，将电子迎客“鹦鹉”放置在对准门口（或者窗口）的桌子或柜台上，注意将RL窗口对准既能良好接收到室外自然光线、又能良好探测到来客所必经过的方向。这样，一旦客人进门，电子迎客“鹦鹉”便会受到触发而发出响亮的“欢迎光临！”礼貌招呼语。由于该装置是依靠检测正前方环境光线突然变暗而触发工作的，所以在黑暗的环境中就会失去功能。如果要在夜晚正常使用．需在RL的正前方加装普通照明电灯等稳定光源，用以取代自然光线进行探测。
由于电路平时耗电甚微，实测静态总电流<120uA，放音时<150mA，故用电很省。
