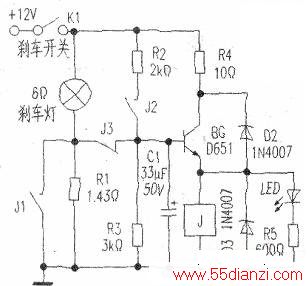

电路见下图。当汽车驾驶员踩下刹车脚踏板时，刹车开关K1闭合，刹车尾灯点亮。但此时由于脚的分压作用，刹车尾灯并未正常发光。R1上电压使电容Cl充电，C1上电压很快升高，使晶体管BG饱和导通．J得电工作，常开触点J1闭合。R1被短路刹车尾灯正常发光。常闭触点J3的作用是检测刹车尾灯是否损坏，如果刹车尾灯损坏，就没有电流启动BG导通，J就不会动作。常开触点J2的作用是，当J1闭台使R1短路和J3断开时，可维持BG继续导通。LED是驾驶员监视刹车灯是否正常工作的指示灯。显然，如果LED亮，说明刹车灯正常。如栗LED不亮，说明继电器没有动作，刹车灯坏了。
