稳定可靠的无线电遥控窗帘装置

　　用无线电遥控专用收、发组件制作的窗帘遥控装置，线路简单、工作稳定可靠、性价比高；并且可以实现在任意位置“停”、“启”窗帘，这是一般常见控制电路所不容易做到的。
　　
　　工作原理
　　

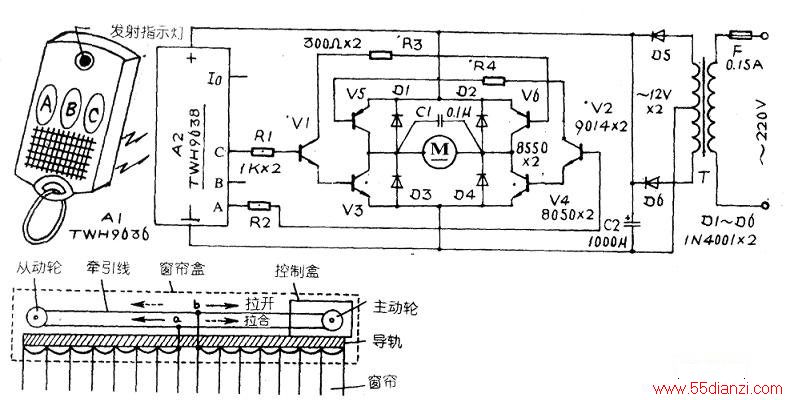

　　无线电遥控窗帘装置的电路如上图所示。A1为微型钥匙扣式无线电编码发射器，A2为与其配对的接收解码模块。三极管V1～V6组成电机正、反转驱动电路，二极管Dl．D4组成电机反电势箝位电路，以保护V3一V6免遭损坏。电源变压器T、整流二极管D5和D6、滤波电容器C2组成电源变换电路，将220V交流电变换成约12V直流电，供遥控接收及控制电路用电。
　　
　　接通电源，A2的三个数据锁存输出端A．C均输出低电平，Vl—V6全部截止，电机M无电不转动。当按动发射器上A键时，发射器内藏天线就会向周围空间辐射出频率约265MHz的编码无线电波，在有效作用距离范围内，被A2模块内藏天线接收，经内部电路放大、检波、解码后，使对应数据锁存输出端A输出高电平（实测约4V），于是V2、V4和V5先后导通，M获得左正右负直流电压正转，控制窗帘徐徐拉合；当按动发射器上B键时，A2对应输出端B变为高电平，而A端恢复低电平，由于B端悬空未用，故M自动断电停转。当按动发射器上C键时，A2对应输出端C输出高电平，而B端恢复低电平，于是V1、V3和V6先后导通，M获得右正左负直流电压反转，控制窗帘徐徐拉开；当再次按动发射器上B键时，A2对应的B端输出高电平，而C端恢复低电平，M自动断电停止转动。
　　
　　元器件选择与制作
　　
　　Al，A2选用国产TWH9636/ 9638型三位无线电遥控专用组件。该接收模块A2内部已设计有稳压电路，工作电压9～14V，与遥控器A1配合后有效遥控距离达20—40m。V1、V2用9014或9013型硅NPN．三极管，V3、V4用8050型硅NPN中功率三极管，V5、V6用8550型硅PNP中功率三极管，均要求3>100。D1一D6一律用1N4001或1N4004型硅整流二极管。R1～R4用RTX-1/ 8W型碳膜电阻器。Cl用CT1型瓷介电容器，C2用CD11- 25V型电解电容器。T用优质成品220V/ 12V×2、10W电源变压器，要求长时间通电不明显发热。F用带管座的BGXP-0.15A型保险管。
　　
　　电机M选用额定工作电压为12V、工作电流为0.5A左右的小型直流电机。由于电机转速高不能直接拉动窗帘，所以必须通过减速传动器才能获得满意的窗帘拉动速度。减速传动器可利用废旧钟表中的齿轮组制作，还可直接利用玩具电动车的减速装置直接改造而成。制作时注意，减速比一般以选择50：1左右为宜。
　　
　　除发射器外，其余元器件全部焊接在一个绝缘材料做成的小盒内。下图所示为无线电遥控对开窗帘的安装示意图。窗帘悬挂在导轨上，导轨上方安装滑轮及牵引线，其中主动滑轮直接安装在电路控制盒的减速器上。两个滑轮可用市售现成窗帘拉绳滑轮改造而成。牵引线宜选用尼龙线，把接成环形，套在两端滑轮上，并保持绷紧状态。为了防止打滑，牵引线可在主动滑轮上绕1～2圈。窗帘活动的两端，通过细铁丝或线绳固定在牵引绳a、b两点处，以便在牵引绳左右移动时带动窗帘闭合或拉开。如果被控窗帘是单开帘，则只须将活动一端与牵引线某一合适处固定连接在一起便行。
