稳定可靠的重复式定时控制电路

　　此电路主要由一块555时基集成电路和固态继电器SSRE系列构成，它具有线路简单，工作稳定可靠、安装使用方便等特点。
　　
　　1.工作原理
　　

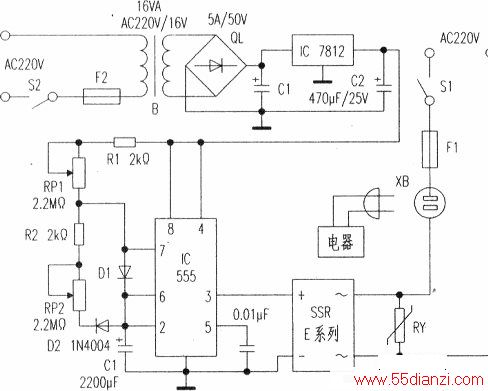

　　此重复式定时控制电路如附图所示。图中，时基集成电路555 lC与RP1、R1、RP2、R2、D1、D2及电容器C1等元件组成了一个无稳态电路，其输出端（第③脚）的高、低电平转换时间由电容器C1的充、放电时间决定，即可达到调整被控用电器的开启和关闭时间。在此电路中为了使电容器C1的充电和放电时间能单独调整而互不影响，故加入了二极管D1和D2。
　　
　　合上开关S1、S2、用电器插入插座XB．AC220V电源供电，变压器B将220V变压为次级输出交流16V，经全桥QL整流，电容器C1、C2滤波．IC7812稳压输出+12V直流电源，供给IC555、R1、RP1------SSR等构成的控制电路。
　　
　　在刚合上S1、S2时，因电容器C1两端的电压为0且不能突变，故此时IC555的②、⑥脚为低电平，③脚输出高电平，固态继电器SSR的直流输入控制端导通，使其输出交流受控端导通，用电器启动通电工作。与此同时，因lC的③脚为高电平，故其⑦脚也为高电平，二极管D1导通，D2截止。电源通过R1、RP1、Dl给电容器C1充电（充电速度由电位器RP1调整）。当C1充电至2/3电源电压(VCC=12V)时．lC的②、⑥脚变为高电平．③脚变为低电平，固态继电器SSR失去控制电压而截止，输出受控端断电，用电器停止工作。与此同时，因IC的③脚变为低电平，故其⑦脚也变为低电平，二极管D1截止，D2导通，电容C1通过RP2、R2放电，放电速度由RP2调整，C1上的电压降至1/3电源电压时，lC的②、⑥脚又变为低电平，整个电路又将重复上述的工作过程。电路正常工作后，即可在RP1和RP2的旋钮处进行时间标定，最长定时工作和停止时间分别约为60分钟，最短时间为5秒钟。
　　
　　2．电子元器件选择
　　
　　固态继电器SSR采用E系列SSR，是直流输入控制，交流过零导通、过零关断输出的单相固态继电器。
　　
　　该系列继电器控制电器时，是从零电压开始启动，零电压关断，具有di/dt的比值小，启动性能平稳，对电网干扰小，对用电器及电网都有一定的保护作用。技术参数：额定输入电压DC3V~14V;额定输入电流AC8mA~40mA：额定输出电压AC23V～420V：额定输出电流AC0.03A ~1A、、AC0.03A~2A......ACO.1A~100A。
