现代家庭的客厅装饰中，由于客厅的面积都较大，吊灯多由5～7只的白炽灯组成，这些灯如果全开全关，灯光变化太大，有时也无必要，但如要分别控制各灯，开关的数量及布线的复杂让人为难，目前常用的方法是用一只电子开关来执行分路控制的目标。吊灯的外接线路开关仅一只，电线也仅两根，与装一只灯一样。

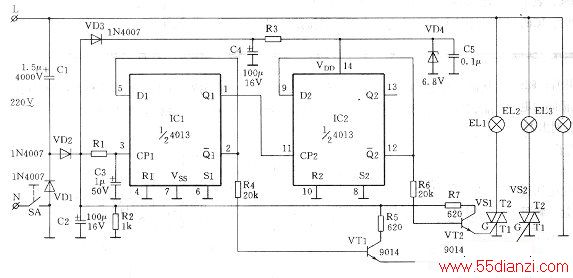

上图为吊灯电子开关电原理图，其中SA为装在墙壁上的一只开关，L与N为相线和零线，利用开关SA的连续开关可使电子开关3条分路上点亮的白炽灯不断增加，以图中3只白炽灯EL1、EL2和EL3为例：第一次开仅EL3亮；关掉SA后马上再开则EL2、EL3亮；再关掉后马上再开，ELI、EL3亮；继续关掉后再开，则EL1、EL2和EL3都亮。如果装7只白炽灯：EL3为并联的2只灯，EL2为并联的2只灯，EL1为并联的3只灯，这样第一次开2只灯亮，第二次开4只灯亮，第三次开5只灯亮，第四次开为7只灯全亮，然后周而复始循环变化。每次亮灯数由安装时连线决定。墙开关通向吊灯的电线还是两根，小体积的电子开关放在吊灯上某一不显眼的位置，很是方便。下面介绍电子开关的工作原理：
电子开关是利用一块CMOS双D触发器CD4013接成两路双稳态触发器，Q的反与D端相连，R和S端都接地，第一级双稳态触发器输出端Ql与第二级脉冲输入端CP2相连，输出端Q的反1和Q的反2分别以小电流驱动三极管VT1和VT2，再得到较大电流去触发双向可控硅VS2和VS1，CMOS电路的电源和VT1、VT2的输出电流都由220V交流市电经电容Cl降压后再经VD1、VD2、VD3整流后提供，VD4对CMOS电源起稳定保护作用。Rl提供双稳态触发器的开机的上升沿触发脉冲，双稳态触发器在每个上升沿触发脉冲到来时输出端Q和百电平翻转。下面介绍其工作过程：
SA第一次接通，CP1端得到一上升沿脉冲，Ql为高电平同时也使CP2得到一上升沿脉冲，Q2为高电平，因Q的反l和Q的反2皆为低电平，不能驱动双向可控硅导通，所以仅EL3亮。
SA第二次接通，CP1又得到一上升沿脉冲，Ql为低电平，与之相连的CP2也为低电平，故此时IC1翻转而IC2不翻转，Q的反1为高电平，驱动VT1和VS2导通，此时EL3和EL2亮。
SA第三次接通，IC1又翻转，Ql为高电平，亦使IC2翻转，所以Q的反l为低电平，Q的反2为高电平，驱动VT2和VS1导通，此时EL3和EL1亮。

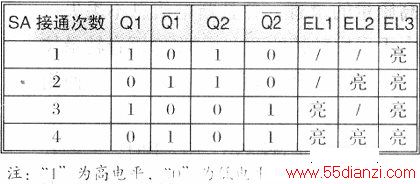

SA第四次接通，IC1再次翻转，Ql为低电平，所以IC2不翻转，所以百l与Q的反2都为高电平，VT1、VS2和VT2、VS1都导通，EL3、EL2和EL1都亮。 如SA再次接通，电路又回到第一次接通状态，以后将循环变化。附表说明变化状态。
这里R2的存在使IC1在SA关断时，C2、C3上的电量快速释放掉，从而使电路在SA再次接通时CP1有上升沿脉冲进入，触发电路翻转，而VD3则阻止电容C4上的电量的快速释放，以维持CMOS电源有足够的电压，使触发器IC1和IC2在SA关断的较短时间内保持原状，以便接收下一触发脉冲的到来，当然关断时间足够长，C4上的电量也会经CMOS电路释放掉，而回到起始状态。
由于本电路使用的双向晶闸管不宜控制电感性负载，所以不宜接入节能灯和荧光灯。EL1和EL2上并联的灯具总功率受VS1和VS2的限制，本电路每一负载不宜超过300W。
