许多系统需要可靠的非易失性存储，对于这些系统，可选择EEPROM存储器技术。EEPROM技术具有稳定可靠的架构，供应商较多，并且经过了多年的改进。EEPROM器件可用于各种工业标准串行总线，包括I2C?、SPI、MICrowire和UNI/O?总线。其中，I2C总线在单片机和其他芯片组中具有广泛的硬件支持，并且信号传递方式简单，可采用极小的硅片有效实现，因此占据了非易失性存储器市场约70%的份额。但是，I2C总线拓扑要依赖于阻值合适的上拉电阻才能实现稳定可靠的通信。电阻值选择错误不仅会造成电能浪费，还可能导致总线状态和传输过程由于噪声、温度变化、工作电压变化以及器件间的制造差异而出错。
I2C是二线同步总线，使用总线主器件SCL线上产生的信号作为时钟。SDA线用于双向数据传输。当时钟处于特定状态时可修改数据线，以指示传输的开始和停止，从而避免使用更多的线。I2C总线以集电极开路输出为基础，其中，器件可通过接地晶体管拉低线的电平，如图1所示。这样便可轻松对总线控制进行仲裁，从而在一条数据线上实现双向通信以及多主器件支持。如图1所示，每条线都有一个外部电阻连接至Vdd，该电阻可在释放总线或总线空闲时拉高线的电平。
图1 I2C?总线拓扑
确定上拉电阻值（Rp）时需要考虑三个因素：
电源电压（Vdd）
总线总电容（CBUS）
高电平总输入电流（IIH）
以下面的条件为例计算理想的上拉电阻值：
电源电压（Vdd）为5V
时钟频率为400kHz
总线电容为100pF
电源电压（Vdd）
I2C规范将低于VIL或低于电源电压30%的电压定义为逻辑低电平，同样，将高于VIH或高于电源电压70%的电压定义为逻辑高电平，如图2所示。这两个电平之间的电压属于不明确的逻辑电平。实际上，引脚会将该范围内的电平读为逻辑高电平或逻辑低电平，但在器件间可能不同，因为温度、电压、噪声源和其他环境因素会影响逻辑电平。

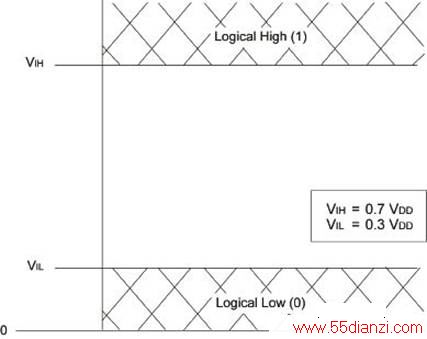

图2 指定为逻辑高电平和逻辑低电平的电压电平
电源电压限制了可允许总线拉低的最小Rp值。过强的上拉会阻止器件充分拉低线的电平，导致无法确保逻辑低电平能被检测到。这是由上拉电阻与接地晶体管的导通电阻之间形成的分压器产生的，如图3所示。通常不会指定晶体管的导通电阻。相反，会给定使晶体管上的电压降低于输出逻辑低电压电平（VOL）的最大灌电流（IOL）。使用欧姆定律得出公式1。
图3 集电极开路拓扑和等效电路
对于MicroChip的I2C EEPROM器件，规定在IOL为3mA时，VOL最大为0.4V，其他制造商的器件的范围与其相似。
公式1：允许总线电压拉低的最小上拉电阻。
如果总线上有多个器件，最小Rp由灌电流最低的器件决定。
总线总电容（CBUS）
在SCL和SDA线上，所有引脚、连接、PCB走线和导线都会引入电容。这些电容结合在一起称为总线电容，对于长走线和长连接来说，总线电容可能很大。集电极开路拓扑需要外部电阻才能在总线释放时拉高线的电平。上拉电阻（与总线电容耦合）具有一个RC时间常数，该常数限制了上升时间。随着时钟频率的增加，该常数愈发重要，因为需要更少的时间升高线的电平。如果所选电阻值过高，线的电平在下一次拉低之前可能无法上升到逻辑高电平。对于一条总线上具有多个器件的设计（通常具有较大的总线电容）来说，这是重要的考虑因素。
总线电容可通过PCB走线长度和引脚分布电容计算，也可以使用电容探头或智能镊子量表进行测量。如果不能准确计算或测量总线电容，应高估最坏情况读数以提供安全的最大电阻值。
公式2是用于确定充电电容负载两端电压（与时间成函数关系）的一般公式。这可以计算在特定上拉电阻和总线电容下，总线电压上升到特定值所需的时间。
公式2：通过电阻对电容进行充电的一般公式。
重新排列
之后，我们可计算电压上升至VIL的时间（T1）、上升至VIH的时间（T2）以及精确计算这两个电平之间的时间（TR），如图4所示。由于VIL和VIH都是由Vdd产生的，因此该公式与电源电压无关，因为Vdd项已抵消。

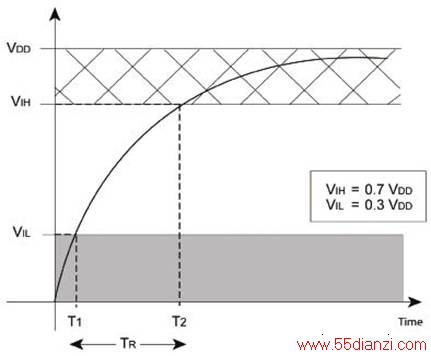

图4 逻辑低电平转换为逻辑高电平的充电时间
求解
求解
各种工作电压的最大上升时间由I2C标准指定，并通过上拉电阻确定。根据该时间和总线电容，我们可以计算允许的最大上拉电阻（Rp）。当电压为5V，时钟频率为400kHz时，给定总线电容CBUS为100pF，则规定的最大上升时间（TR）为300ns。
公式3：符合I2C上升时间标准的最小上拉电阻。
高电平总输入电流（IIH）
即使没有器件拉低线的电平，线仍处于逻辑高电平时，电流仍会继续流过上拉电阻。该电流由总线上器件的数字输入的泄漏产生，也可能是质量较差的PCB材料以及焊接残留物所导致。其中一些因素是无法预见的，但采用高质量材料和良好的制造工艺时，输入引脚泄漏是主要原因。
