安全可靠的红外线遥控电子开关

　　本机与电视、音响的红外线遥控发射器配合使用，可以遥控任何以220V交流市电作电源的家用电器设备的电源开启与关闭。它具有成本低廉、工作安全可靠、易于制作等优点。
　　
　　工作原理
　　

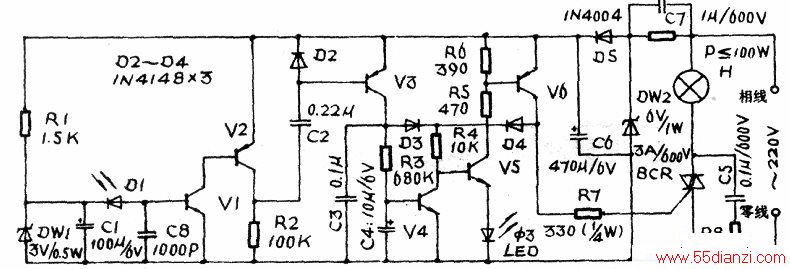

　　电原理图如附图所示。
　　
　　图中的二极管Dl为红外线接收二极管；三极管VI、V2为脉冲信号放大器；二极管D2为触发脉冲整流元件；三极管V3为直流电压放大器；三极管V4、V5、V6组成触发器；可控硅BCR为交流开关元件；LED为开关状态显示；C7、C6、R9、DW2、D5为电源电{路部分。
　　
　　当短暂地按动电视或音响遥控发射器的按钮时，红外线发射器发出的红外线脉冲，被红外线接收二极，管D1接收到，D1把红外线脉冲变换成电脉冲信号，并经V1、V2放大，D2整流后，得到一个直流电压，输入三极管V3的基极，使V3有集电极电流并分两路，一路流向R3、V4基极，由于是短暂地按动红外线发射器，因此V3集电极电流也是短暂的，这个电流不会使C4两端的电压发生较大变化，V4因此不能导通；另一路流入D3、R4、V5基极，使V5、V6由截止状态进入饱和导通状态，这时V6集电极高电位（接近6V电源电压），将有电流经R7流入可控硅BCR的控制极，使可控硅导通开启，灯泡H得电发光。而V6集电极为高电位时，又会有维持电流通过D4、R4流入V5基极，维持V5、V6的饱和导通状态。
　　
　　若要关闭电子开关，只需再次按动红外线遥控发射器的按键，按动时间大于3秒，使V3集电极电流有较长持续时间，电流经R3向C4充电，当C4两端充电至0. 7V时，V4导通，使V5基极为低电位而截止，V6也截止；可控硅BCR失去控制极电流而截止，灯泡H熄灭，之后，V5、V6保持在截止状态，等待下一次触发脉冲的到来。
　　
　　元件选择
　　
　　三极管V1、V4、V5选BVCEO≥30V，β≥l00的NPN型硅管，如9014等。
　　
　　三极管V2、V3、V6选BVCEO≥30V，β≥l00的PNP型硅管，如9015等。
　　
　　红外线接收二极管选用任意型号的管子。
　　
　　电阻除R7为1/4W外，其余为1/8W。
　　
　　安装调试
　　
　　本机元件排列要紧凑些，接线宜短，前级的V1、V2及红外接收二极管D1等电路部分要用金属片作屏蔽，以防寄生振荡及机外干扰。
　　
　　若元件质量良好，数值准确，元件排列恰当，一般不需调整即可正常工作。当遇到电子开关无法开启(LED不亮)，多数情况是因为红外线接收放大电路部分有寄生振荡，只需改善元件排列Q布线，加强屏蔽即可使本机恢复正常工作。
　　
　　本机在红外线发射与接收二极管正对着的情况下．谣摔距离大干15米。
