灵敏度高的金属探测电子开关电路

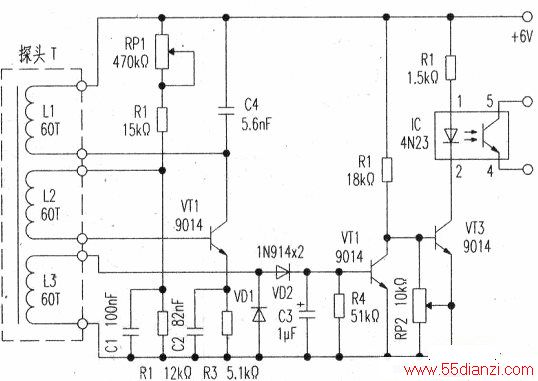

　　此电路如附图，由高频振荡信号检测和电子开关两部分组成。电路简单、探测灵敏度高、操作使用方便，可用于木材金属（如铁钉）检测，旧楼房7电源线布局查找、地下浅表金属物的探寻等。
　　
　　一、电路原理
　　
　　探头T是一个高频振荡脉冲变压器，它与VTI等组成电感三点式振荡器，振荡频率由Ll、C4并联电路谐振频率决定。RP1、R1、R2、R3确定VT1直流工作点，调节RP1可改变检测灵敏度。L2是正反馈线圈，L3为信号输出线圈。VD1、VD2、C3用于振荡信号检测；VT2、VT3、光耦合器IC(4N23或4N25等)组成电子开关电路。探测原理是：当探头T未探测到金属材料时，高频振荡器工作．L3输出的振荡信号经VD1、VD2倍压整流和C3平滑滤波后，使VT2导通，VT3截止，光耦IC处于关断状态：当探头T检测到金属时，其电磁能量一部分被金属吸收（越靠近金属能量被吸收得越多），VT1停振，VT2基极电位被R4下拉而截止，VT3正偏导通，光耦IC内发光管发光，光电鉴定受光后导通，即电子开关接通。如果不使用光耦合器，也可用VT3输出控制LED管发光或驱动声音发生器等。
　　
　　二、元件选择
　　
　　探头（脉冲变压器）T自制，在φ5mmx4mm铁氧体磁芯上，用φ0.12mm高强度漆包线绕制L1、L2、L3，匝数分别为60T、15T、30T。其他元件无特殊要求，一般只要元件良好，焊接无误，即可正常工作。
　　
　　三、调试方法
　　
　　接通电源，调节RP1的同时，用万用表监测VT2的c极对地电压，使其刚好完全导通，此时VT1处于弱振状态。然后用一金属物靠近探头T，VT2应马上截止；接着细调RP2使VT3刚好完全导通，这时检测灵敏度高，探测范围大（感测距离在几毫米到几十毫米）；再根据具体使用情况，细心调整RP1、RP2．使探测距离和范围适合使用要求即可。在调试过程中，若调RP1时VT2始终不能导通，除检查振荡及整流元件有否开焊或损坏外，可对调L3（或L1）两个线头再试，一般就能恢复正常振荡。
