我们利用遥控器每秒发送约10组遥控编码脉冲的特点，特设计制作了下图所示的红外遥控研关电路，经多年使用，效果良好。
工作原理
由红外接收头Nl接收并解调遥控编码脉冲，经C3滤波后滤除每组脉冲中的编码信息，变为每秒约10个的脉冲，将其送入N2的CP端。
N2为一7位二进制串行计数器，经8个脉冲，约0.8秒后，由N2的6脚Q4端输出高电平或低电平，又经V3倒相后驱动双向可控硅V4的通断，控制灯H的亮灭。为保持原灯开关S的正常功能，增加了R2、C4两个元件，当每次接通S时，对N2复位，6脚输出低电平，经V3使V4导通，灯H点亮。
元器件选择
根据被控电器的功率．V4可选用1A～3A不同型号的双向可控硅，如97A6、BCR3AM等。
微封装一体化的红外接收头外形如图4。Vl用一般稳压二极管即可，其稳压值不能低于5V，否则接收头工作不正常。其余器件如原理图所示，无特殊要求。
调 试

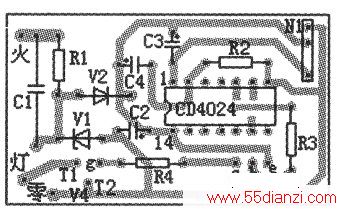

因不同型号可控硅驱动电流不同，为使其可靠导通，在接额定负载且使V4导通后，用万用表交流电压档测V4的Tl、T2两极间正反向电压，应在3V以下，否则应减小R4的阻值，直到符合要求。印制板如下图。
使用时，可用电视机等遥控器的屏显键或其它不影响电器正常工作的按键，按0.8～1.6秒左右即可使电路导通或断开，灯亮或熄后松开按键，如嫌时间短，反应不过来，或遥控器每秒发送遥控编码脉冲较多，如电视机用三菱系统遥控器(芯片为M50462AP)每秒发送约20组脉冲，此时可将N2的6脚Q4端输出改为5脚Q5端输出，可使时间加倍，在印制板上可通过封焊不同的缺口加以选择。
此遥控开关灵敏度较高时，正常遥控电视机、VCD机时会造成开灯熄灯现象，可通过在接收头上加罩，加半透明滤片等使其方向性稍强，灵敏度稍弱，也可降低接收头的供电电压，使其灵敏度下降。
