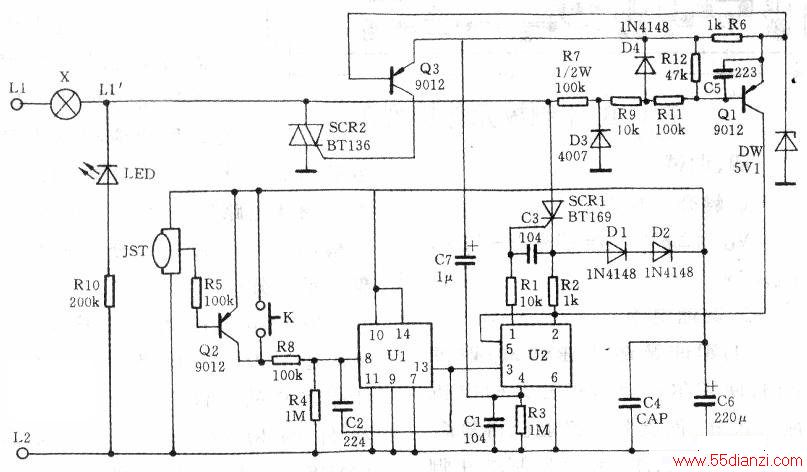

遥控开关电路原理见下图，刚接通220V电源时，电灯不亮，由接线端Ll、L2，电灯X引进来的220V电源分成两路，一路经Rl0降压点亮发光二极管LED发光，供开关位置指示用；另一路经R7降压、D3半波整流，通过R9、D4、R6，由DW稳压，提供整个电路+5V稳压直流电源，Ul(1/2CD4013)构成整形电路，U2(1/2CD4013)组成双稳态电路，C7、R4组成复位电源，加电瞬间，保证CD4013①脚输出低电平，②脚输出高电平，不使可控硅导通，电灯不亮，这有何作用呢？因为家庭停电现象时有发生，假如家里无人，停电后又来电，电灯点亮会带来经济损失，所以要保证停电后再来电，电灯不亮。
当用手按一下遥控器，红外线接收头接收到红外线信号后输出低电平，致使Q2瞬间导通，+5V电压经R8加在CD4013的⑧脚（相当于轻触一下按键K，即手动操作开关）通过Ul整形后送至③脚，使双稳态电路U2翻转，①脚输出高电平，②脚输出低电平，SCR1被触发导通，Ql的基极变成低电平，Q1导通，导致Q3也导通，SCR2也被触发而导通，电灯X点亮，提供照明，同时经SCR1、D1、D2整流，DW稳压提供+5V电源。同理，红外线接收头再接收到红外线信号或者再按K-下，电灯X就会熄灭。

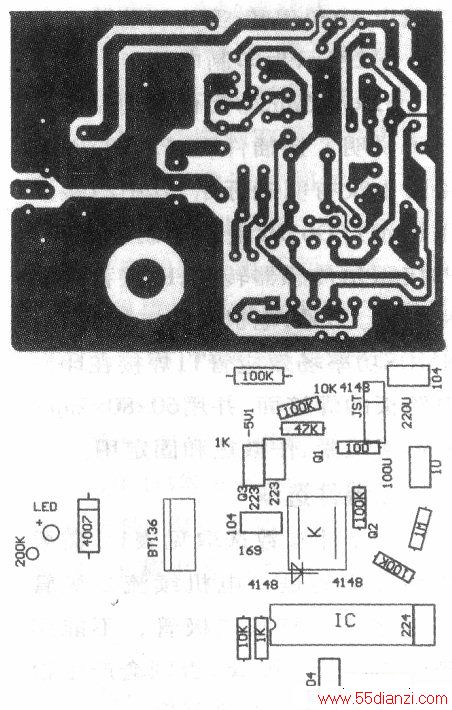

电子元件选择：CD4613、9012、红外线接收头、电解电容、可控硅应选漏电流小的元件，R7应选大于1/2W的电阻。
注意事项：千万不能将220V直接加在Ll’、L2两端，应串接电灯后接在Ll’、L2两端；一定要注意安全，电路上任何地方都带市电。
常见问题处理：一般只要焊接无误通电即可正常工作，初次安装可能遇见一些问题，以下问题解答均排除了虚焊、假焊等原因。
1．手动或遥控均不起作用，一般是+5V电压严重偏低不足3V或没有电压，若红外线接收头、IC、电解电容、9012漏电流大会使+5V电压严重不足。当然其他元件损坏（如IC、Ql、Q2、Q3等）也会引起同样故障，但很少见。
2．开关关闭后，电灯仍然微亮，一般是可控硅漏电流大引起。
3．电灯常亮，开关不起作用，是可控硅击穿引起。
4．遥控距离近系+5V电压偏低。
5．手动操作正常，而遥控不起作用，是红外线接收头或Q2或R5损坏。
6．有些遥控器遥控距离远，有些遥控器距离近，可将R8阻值减小即可。
