稳定可靠电视信号切换器

　　这台电视台用的电视信号切换器，使用市面上板易购买到的四键、三速电风扇变速开关，通用门电路CC4011和双四通道模拟开关CC4052．将两台录像机、两台卫墨电视信号接收机的音、视频信号切向电视发射机的调制器。实践证明，电路稳定可靠，使用方便。

　　
　　变速开关的Sl、S2、S3键有机械装置互锁，只能有一个按键接通。按下so，则全部按键断开，从而有四种不同状态。双四通道模拟开关的真值表如表1，四路开关的接通状态受B、A端数字电压控制。为此，每按下一个键，必须产生两个输出信号B和A，以控制某个通道接通。我们指定各不同按键接通时与B、A电平的对应值，参看表2，即压下某键，则由该键连接的电路产生一个高电平电压送到逻辑电路．并指定对应于该按键产生的逻辑电路输出信号B、A的值。表3是按表2逻辑要求，作出的三个输入变量S1、S2、S3与两个函数B、A对应的卡诺图。由于机械装置互锁，S1、S2、S3不可能有两个以上同时接通，因此，S1、S2、S3组合中两个以上同时为“1”的项中，可根据化简时的需要任意取O或l，通常填人符号“X”。B和A的值，分别为能使它们为高电平的所有S1、S2、S3乘积项的和，从表3化简，得布尔代数式：
　　
　　B=S2+S3…………(1)
　　
　　A=S1+S3…………(2)
　　

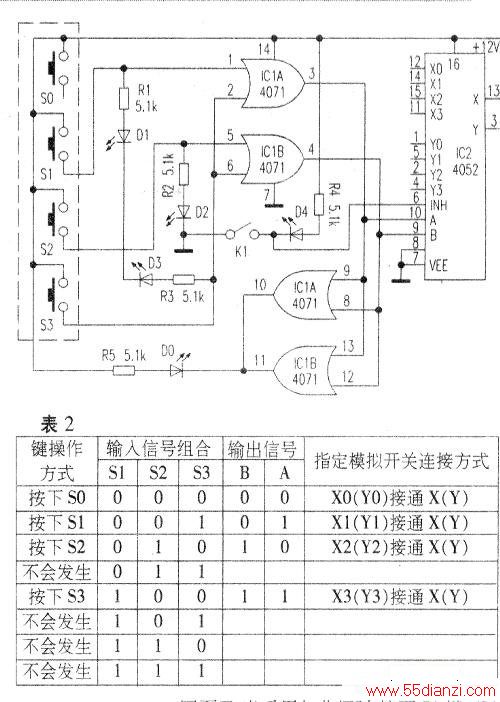

　　上式指出，逻辑电路需采用2输入端的或门，如CC4071。分别按下S1、S2、S3时，必须使电路输入信号是高电平，并产生两个输出信号B和A送到4052的B、A端。对应的电路见下图。其真值表与表2对应。

　　

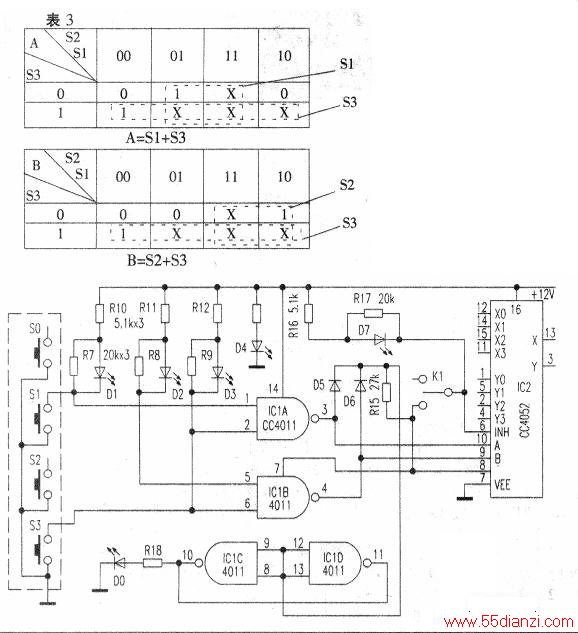

　　当无法采购到CC4071，只得使用CC4011与非门时，可利用摩根定律将布尔代数式(1)、(2)进行变换得B=S2S3A=S1S3因此得到输入信号为低电平时输出函数也为低电平的电路组合，这就是所谓的“山农定律”（反演定律）。
　　
　　即改用与非门时，输入信号改用低电平，输出信号为B和A，为得到与表2完全相同的真值表，必须分别将它们再反一次相。对此例而富，如果不加反相器，也能用于控制，只是按下同一键，使用或门与使用与非门的通道连接不同而已，当采用与非门时，按下Sl键(Ol状态)，不是X1 (Y1)与X(Y)接通，而是(01=10)状态．使X2 (Y2)与X(Y)接通，等等。其电路可参看下图。开关K用于禁止任何通道连接。

　　
　　DO，D1、D2、D3、D4为发光二极管，分别指示通道以及K的位置状态。显然，此电路也可用于音频功放的输入信号切换。
