这款设计新颖、独具特色、性价比高、操作灵活方便的无线电遥控双路交流开关，是通过对发射器上单按钮的不同操作方式，可随意控制两路交流开关的“关闭”或“打开”，有效遥控距离为20—40m。
工作原理

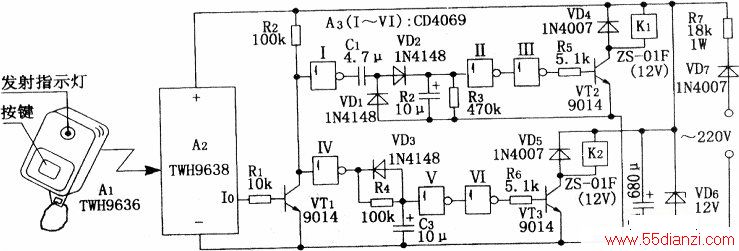

单键无线遥控双路交流开关的电路如图所示。A1为微型钥匙扣式无线电编码发射器，A2为与其配对的接收解码模块。非门I-Ⅲ与VD1、VD2、C1、C2、R3组成了一个短脉冲信号识别电路，非门Ⅵ～Ⅳ与VD3、R4、C3组成了一个长脉冲（低电平）信号识别电路。K1、K2为国产新型记忆自锁继电器，它具有动作记忆、触点自锁、平时不耗电等特点，可以很容易地实现开关的双稳态转换。
220V交流电经VD7半波整流、R7限流、VD6稳压和C4滤波后，输出12V直流电，供控制电路用电。这里C4容量取的比较大，具有一定储能作用，可满足K1、K2线圈工作所必须的脉冲功率。
当较长时间(>ls)按下发射器按键时，A1内藏发射天线就会向周围空间辐射出频率为265MHz的编码无线电波，在有效作用距离范围内，被A2模块内藏天线接收，经内部电路放大、检波、解码后，从解码有效非锁存端Io输出一长正脉冲。该脉冲经VT1反相后，控制门I、门Ⅳ均输出高电平，使得12V直流电源分别通过C1、VD2和R4对C2、C3充电，C3两端充电电压很快超过1/2VDD，门V、门Ⅵ先后翻转，门Ⅵ输出高电平使VT3导通，K2绕组获足够脉冲电流而吸动，由其触点（图中未绘出）接通被控负载电源。随后，K2依靠内部特殊机械保持“锁定”状态，使负载始终通电工作。当再次按动发射器按键发出长脉冲信号时，K2线圈又一次获得脉冲电流，K2释放，由其触点切断被控负载电源。上述过程中，由于C1的隔直流作用，C2两端始终不会获得大于1/2VDD的充电电压，故其后级电路也不会工作。
当以每秒钟至少1次的速度连续按动发射器按键3～4次时，在A2的Io端就会连续输出短促的正脉冲信号，经VT1反相后，就会控制门I、门Ⅳ输出对应的短脉冲串信号。门I输出信号经C1耦合(VD1为其提供放电回路)、VD2隔离，使C2两端充电电压很快积累达到1/2VDD，于是门Ⅱ、门Ⅲ先后翻转，门Ⅲ输出高电平使VT2导通，K1获脉冲电流吸动，由其触点控制负载（图中未绘出）通电工作。当再次按动发射器按键发出短脉冲串信号时，K1获脉冲电流释放，被控负载断电停止工作。上述过程中，门Ⅳ虽然也输出正脉冲，但每次高电平保持时间小于Is，C3充电电压达不到1/2VDD，而在下一个正脉冲到来之前，C3又通过VD3、门Ⅳ输出端快速地泄放掉了充电电荷，故C3两端电压一直达不到门V的翻转阈值电压，K2始终不会动作。
综上所述，只要用不同方式按动发射器上的单按键，就可随心所欲地控制两路交流负载电源“接通”或“断开”。
元器件选择与制
作A1、A2采用国产一位无线电遥控专用发射、接收组件，型号TWH9636/9638。该组件由于采用密码无线电波传送技术，不重复度达到32万组，比“一把钥匙开一把锁”的编码量还要大许多。如嫌遥控距离近，可选用接收模块带软天线的同类产品，其有效遥控距离可达40—80m。A3( 1—Ⅵ)选用一块CD4069或CC4069、MC14069型六反相器数字集成电路。VT1一VT3用9014或9013型硅NPN三极管，要求β>100。
VD1～VD3用1N4148型硅开关二极管，VD4、VD5和VD7用1N4007型硅整流二极管，VD6用12V、0.25W普通硅稳压二极管。R1～R6用RTX-1/8W型碳膜电阻器，R7用两只36kΩ的RJ-1/2W型金属膜电阻器并联构成。C1—C4均用CD11-16V型电解电容器。
K1、K2选用国产新型ZS-OIF(12V)型记忆自锁继电器（亦称双稳态继电器），其外形与普通继电器无两样，但内部结构却大不一样。该产品的应用可大大简化电路、降低成本、节省电耗。
除发射器外，整个接收控制电路可焊装在体积合适的绝缘密闭小盒内，亦可根据实际应用情况直接装入被控电器设备内部（要求电器外壳必须是非金属）。安装时注意：A2应稍离开大的金属体，以免因电波被削弱或屏蔽而造成遥控距离缩短甚至无法工作。这种交流开关每路可控制500W以内（感性负载限制在100W以内）的各种交流用电器。如果被控负载功率较大，应通过交流接触器去间接控制负载。接收控制电路自身耗电很小，实测仅为0. 48W；发射器使用一节A23-12V型电池供电，当使用中发现遥控距离过近或发射器上指示灯变暗时，应及时更换同型号新电池。
