抢答器的设计与制作方法在很多电子类媒体都能看到，但遗憾的是这些设计有的是原理性的，缺乏实用价值，而且不容易制作成功；有的电路设计过于复杂，不必要的功能太多。在这些设计中，主持人控制电路和选手控制电路之间一般都是用电缆连接，以达到相互之间通讯的目的，这种方法在实际使用时存在线缆连接可靠性的问题，并且安装和保管也不方便.使用无线传输来传递各抢答器电路之间的信号，则可以有效避免有线传输信号的弊端。
一、无线传输模块简介
无线传输模块由发射模块和接收模块组成。FST-3和CZS-3是由专业生产厂家设计生产的无线传输发射模块和接收模块。用FST-3和CZS-3组成的无线传输系统具有很高的性价比。其传输距离远，在无障碍物的情况下可以传输300米；信号传输可靠，能够传输O~1OMHz的调制信号；价格低廉，发射模块和接收模块的价格加起来不超过20元；此外，还具有不用调整即可使用的特点。

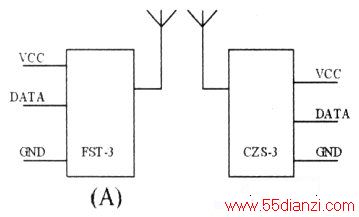

FST-3发射模块如下图(A)所示，在VCC和GND间加上3~l2V的直流电压即可使用，从天线发射出315MHz的无线电波。而所需发射出去的信号可以加在DATA端，去调制315MHz的无线电波，使其成为已调波从天线发出。在加5V电压时，实测FST-3发射模块的工作电流不超过15mA。
CZS-3接收模块如下图(B)所示，须在VCC和GND间加上5V的直流电压。从天线接收到的已调制无线电信号经过其内部解调，从其DATA端输出已解调控制信号，在无信号时DATA端输出高电平。CZS-3接收模块的静态电流为5mA，接收灵敏度为-103dBm。
上图所示的电路是FST-3发射模块的一种具体应用。电路中555和其外围元件构成一个多谐振荡器，从555的3脚输出的方波加到FST-3的DATA端，由上图电路中的元件参数可以计算出从FST-3的天线发射出被60MHz信号调制过的315MHz无线电波。D1为发光二极管，用来指示发射电路的电源是否接通。
二、选手电路

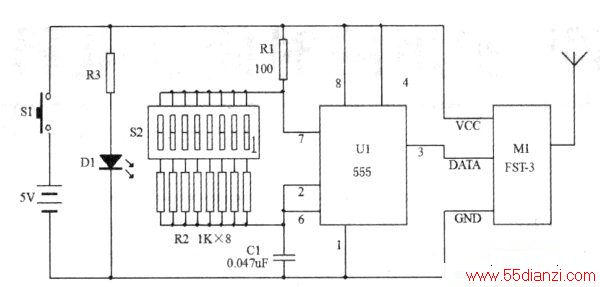

选手电路是由上图所示的电路进行实用化改进而得，电路如下图所示。
考虑到实际使用的方便，把上图电路的R2用一个8位地址开关和一个9PlK的排阻来代替。这样，随着8位地址开关中开关闭合个数的不同，等效R2将有8种不同的阻值，555的3脚输出方波将有8种不同的频率。8个选手电路就可以选择相同的电路参数，使用时只要拨动8位地址开关，使每个选手电路中的地址开关闭合个数不同，即可利用555电路振荡频率来区分不同选手发出的信号。依据如下图电路中的参数，实测的振荡频率如下表所示。电路中的电容应选用温度系数小的涤纶电容，电阻应选佥属膜电阻。
三、主持人电路
主持人电路如下图所示。以89S5l单片机为核心，整个电路分为控制输入、信号采集和输出指示几个部分控制核心是89S5l的最小应用系统，有时钟和复位电路和在线编程接口。电路中S1是复位按钮，J1是89S系列单片机的标准在线编程接口。
控制输入电路实际上是一个主持人复位开始按钮S2；S3是进入等待倒计时状态的按钮，S4、S5是预置倒计时十位和个位加1按钮。
信号采集电路由CZS-3接收模块和R1、C2滤波电路组成。由于从CZS-3的DATA端输出的信号有残存的高频成分，所以在信号进入单片机之前，这里用了R1、C2滤波电路，滤波后的从P3.4(TO)进入单片机。
输出指示电路由数码显示电路和烽鸣器电路组成。数码显示电路是2位数码管及其动态显示驱动电路组成。在实际使用中，当主持人接下开始按钮S2时，数码管显示的是等待倒计时的读秒教：当有选手按下抢答按钮时，数码管显示的是抢答选手的序号。
蜂鸣器由三极管驱动，在实际使用时蜂鸣器在等待倒计时归0和有选手抢答成功时鸣叫。
四、电路功能及控制流程
此电路为实用抢答器。当主持人电路通电时，2位数码管不断地加1，以示电路可以正常工作。
当主持人按一下S3后，电路即进入等待倒计时起始数预设状态，2位数码管显示为不断闪亮的“00”。按一下S4，起始数增加10秒；按一下S5，起始数增加1秒，最大预设数为99秒。设置好后再按一下S3，则完成预设，数码瞥显示预设数。
当主持人按一下开始按钮S2后，选手可以抢答，同时数码管显示开始倒计时读秒。如有选手按下抢答键，数码管显示该选手的序号，同时封锁住其他的抢答信号，烽鸣器鸣叫10秒，以示有人抢答成功。如读秒归0时还无人抢答，则蜂鸣器鸣叫10秒，数码管显示为不断闪亮的“00”，以示时间到。
当抢答的选手回答问题完毕或读秒归0后，主持人按一下S2，电路即可恢复到开始抢答，倒计时读秒状态。控制流程如下图所示。
