此电路不需要机械开关，只要用手靠近台灯，就能控制台灯的亮灭，或改变灯光亮度。具有电路新颖，结构简单，灵敏度高，性能稳定和安全可靠等特点。

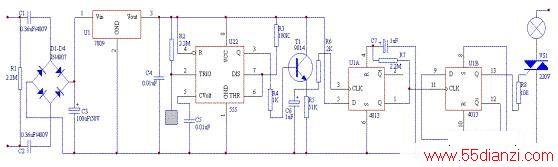

电路原理如图所示，主要由电源电路、感应信号产生电路和控制电路三部分组成。
1、电源电路
电路采用直流9V电压供电，为了缩小体积，使用C1和C2将交流220V市电降至10V左右，经二级管D1--D4桥式整流和C3滤波后，由三端固定稳压器U1输出稳定的9V直流电压。C4用于抑制7809可能产生的自激，R1为泄放电阻，作用是停电以后，释放C1和C2中储存的电荷。
2、感应信号产生电路
主要由传感器和T1等组成，U2为NE555，并将它接成脉冲启动式单稳态电路。传感器使用导电金属箔制作，可以用香烟盒内铝箔代用，面积不应小于10*20CM2 ，此传感器灵敏度较高，人体离传感器1---2CM时，便可对电路进行控制。
3、控制电路
主要由U1和VS等组成，实现人体每靠近一次传感器一次，台灯亮灭状态便改变一次的功能。
实用小型稳压电源制作市场上有许多可调的整流电源，可输出3-12V的电压。但这类电源大多工艺粗糙，存在许多问题。我们这次将制作一个性能比较好的可调直流稳压电源，能满足许多场合的需求。
电路工作原理：
220V的交流电从插头经保险管送到变压器的初级线圈，并从次级线圈感应出经约9V的交流电压送到4个二极管。二极管在电路中的符号有短线的一端称为它的负极（或阴极），有三角前进标志的一端称为它的正极（或阳极）。的基本作用是只允许电流从它的正极流向它的负极（即只能按三角标示的方向流动），而不允许从负极流向正极。我们知道，交流电的特点是方向和电压大小一直随时间变化，用通俗的话说，它的正负极是不固定的。但是对照图１来看，不管从变压器中出来的两根线中那根电压高，电流都能而且只能由D3或D4流入右边的电路，由D1或D2流回去。这样，从右边的电路来看，正极永远都是D3和D4连接的那一端，负极永远是D1和D2连接的那一端。这便是二极管整流的原理。二极管把把交流电方向变化的问题解决了，但是它的电压大小还在变化。而电容器有可以存储电能的特性，正好可以用来解决这个问题。在电压较高时向电容器中充电，电压较低时便由电容器向电路供电。这个过程叫作滤波。图中的C1便是用来完成这个工作的。
经过C1滤波后的比较稳定的直流电送到三端稳压集成电路LM317T的Vin端(3脚)。LM317T是一种这样的器件：由Vin端给它提供工作电压以后，它便可以保持其+Vout端(2脚)比其ADJ端(1脚)的电压高1.25V。因此，我们只需要用极小的电流来调整ADJ端的电压，便可在+Vout端得到比较大的电流输出，并且电压比ADJ端高出恒定的1.25V。我们还可以通过调整PR1的抽头位置来改变输出电压－反正LM317T会保证接入ADJ端和+Vout端的那部分电阻上的电压为1.25V！所以，可以想到：当抽头向上滑动时，输出电压将会升高！
图中C2的作用是对LM317T 1脚的电压进行小小的滤波，以提高输出电压的质量。图中D5的作用是当有意外情况使得LM317T的3脚电压比2脚电压还低的时候防止从C3上有电流倒灌入LM317T引起其损坏。
元件选择：
大部分元件的选择都有弹性。IC选用LM317T或与其功能相同的其它型号（如KA317等，可向售货员咨询）。变压器可以选择一般常见的9-12V的小型变压器，二极管选1N4001-1N4007均可。C1选择耐压大于16V、容量470-2200μF的电解电容均可。值得注意的是C2的容量表示法：前两位数表示容量的两位有效数字，第三位表示倍率。如果第三位数字为N，则它的容量为前两位数字乘以10的N次方，单位为PF。如C2的容量为10×104=100000PF=0.1μF。C2选用普通的磁片电容即可。C3的选择类似于C1。电阻选用1/8W的小型电阻。现在的小电阻一般用色环来标示其阻值，如果你还不会识别这种表示法，请看这篇文章-色环电阻的识别。
制作过程：
电路并不复杂，只要按照原理图去装配，一般不会有什么问题。装配时要注意的是二极管的极性，拿1N400X系列的二极管来说，标有白色色环的一端是它的负极。还有电解电容的极性，新买来的电解电容，它的两个引脚是不一样长的。较长的一端是它的正极，也可以从柱体上的印刷标志来区分，一般在负极对应的一则标有“-”号。装配时，可以制作一块小的线路板，也可以直接用元件搭接。LM317因工作电流较小，可以不加散热片。装好后再检查一遍，无误后接通电源。这时用万用表测量C1两端，应有11V左右的电压，再测C3两端，应有2-7V的电压。再调节PR1，C3两端的电压应该能够改变，调到你所需要的电压即可。输出端可以接一根十字插头线，以便与随身听等用电器相连。
