16通道无线电遥控开关电路的设计与制作

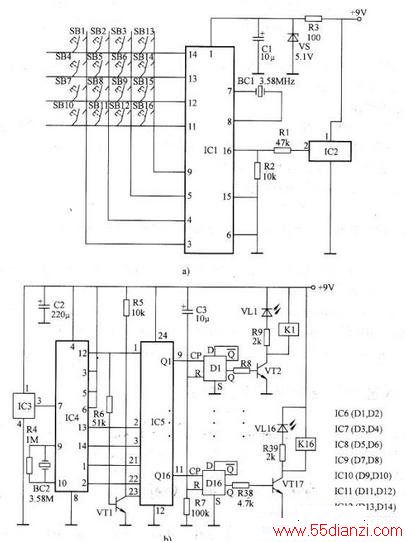

　　16通道无线电遥控开关电路由无线遥控发射电路和无线遥控接收控制电路两部分组成，如图所示。
　　
　　无线电遥控发射电路由控制按钮SBl一SB16、电阻器R1一R3,电容器Cl、稳压二极管VS、晶体振荡器BC1、DTMF编码集成电路I电路IC2组成，如图所示。
　　
　　无线遥控接收控制电路由无线电遥控接收／译码器电路和触发控制电路组成，如图所示。
　　
　　按动SB1一SB16中某一按钮时，IC1就会产生相应的双音频脉冲信号。例如，要想接通第1通道用电器的电源（接通第1路无线遥控开关），按一下SBl，ICl的16脚将输出经DTMF编码后的双音频脉冲信号，此信号经IC2脉冲调制为射频信号，再由其内藏的发射天线发射出去。

　　IC3接收到ICZ发射的射频控制信号，并将该信号解调为双音频脉冲信号，此信号经IC4进行DTMF解码处理后，从IC4的1、2、13和14脚输出与编码信号相对应的BCD码（8421码）。由IC5将该BCD码译码处理后，从IC5的Q1端(9脚）输出高电平触发信号，使D触发器D1翻转，其Q端输出高电平，vIZ导通，VL1点亮，K1吸合，Kl的常开触点将第1通道用电器的工作电源接通。
　　
　　要想关断第1通道用电器的电源，则应再按一下SB1，使D1的Q端输出低电平，VT2截止，VLl熄灭，K1释放，K1的常开触点断开即可。
　　
　　其余各通道无线电遥控开关的工作原理与此相同。

　　限于篇幅，无线电遥控接收／译码器电路中仅画出IC5的Ql端（9脚）和Q16端（11脚）及其外接电路，Q2端一Q15端及其外部电路元器件（包括VT3－VT16, K2 - K15, VL2 - VL15, R10 - R37, D2 - D15)未画出。IC5的Q2端一Q15端依次为10脚、8脚、7脚、6脚、5脚、4脚、18脚、17脚、19脚、20脚、14脚、13脚、16脚和15脚。
　　
　　元器件选择
　　
　　ICl选用UM95087型电话机用DTMF拨号编码集成电路；
　　
　　IC2选用HS101无线电遥控发射厚膜集成电路；IC3选用HS201无线电遥控接收厚膜集成电路；
　　
　　IC4选用MC145436电话机用DTMF译码集成电路； IC5选用CD4514或MC14514型4一16线译码器集成电路；
　　
　　IC6一IC13（D1一D16）均选用CD4013双D触发器集成电路。
　　
　　VT1选用59013型硅NPN晶体管；VT2一VT17选用C8050、58050或3DG8050型硅NPN晶体管。
　　
　　VS选用1/2W、5 ．1V的硅稳压二极管；VU一VL16均选用妇～普通发光二极管。
　　
　　RLR2和R4、R6一R39选用1/4W碳膜电阻器或金属膜电阻器；R3和R5均选用1/2W金属膜电阻器。  C1一C3均选用耐压值为16V的铝电解电容器。
　　
　　SB1一SB16可使用电话机用组合键盘或微型动合按钮。
　　
　　Kl一K16均选用9V中功率直流继电器。
　　
　　BC1和BC2均选用3 ．58MHz的石英晶体振荡器。
