水空调的原理是根据夏季地下水温度低于空气温度的特点，用水泵把地下水抽至室内换热器吸热再回到地下这样的循环工作的。其成本低，耗电少(仅200W)，因此在农村应用十分普及。但是由于水泵功率很小（通常只有125W，且启动力矩小），故当停机时间稍长时因水垢的阻滞往往发生通电“因堵停转”现象，电机烧毁率很高。
下面的电路是一款依据电机“堵转”电流为正常工作电流的三至四倍的原理而设计的“堵转”报警电路，听到报警声后，清除堵转原因，并动一下电机风扇便又可顺利启动。经过实践使用证明，该电路制作简单，动作灵敏可靠，可有效保护水空调电机。

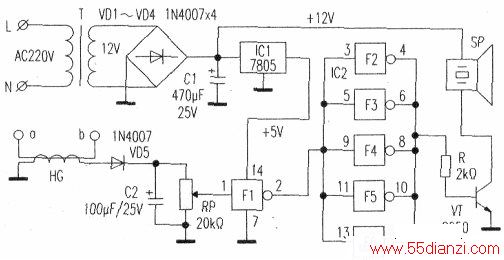

电路工作原理：图中，电源变压器T，VD1～VD4桥式整流器，及三端稳压器(7805)和电容(C1)为整个电路提供12V和5v直流电源。F1～F6是～片六非门CMOS数字集成电路(CD4069)中的六个非门，HG是一个用于取样的电流互感器。HG感应到的交流电经VD5整流，C2滤波后由RP分压加到F1的输人端①脚。电机正常启动运行时，加到F1输入端的电位较低，F1输出高电平，则F2~F5输出低电平，故VT截止，电路无响应。当电机发生堵转时，流过ab间的电流很大，HC感应到的电压相应升高，经VD5整流．C2滤波后由RP分压加到Fl的输入端①脚的电位升到IC2电源电压的一半以上，使Fl输出翻转为低电平，则F2 ~F5输出高电平，VT导通，蜂鸣器SP得电发出响亮的报瞽声。图中，SP用12V—24V的有源蜂鸣器．VT用8050等NPN型中功率三极管。HG找一个常见的电流互感器即可。a和b点串接于电机输入线上。
调试：电机启动后，测量电位器上端电压应有3V以上，如不足3V，可将ab线在互感器孔中再加穿绕一圈。然后调节RP，使蜂鸣器刚刚发声，再回旋到声响停止便可。
