自制电缆防盗报警电路

　　电缆防盗报警装置可根据电缆长度。在不超过警戒电阻的情况下对电缆实施监控，一旦电缆中断，系统将自动报警。为工作人员及时赶到现场提供了时间。
　　
　　1．电路工作原理
　　

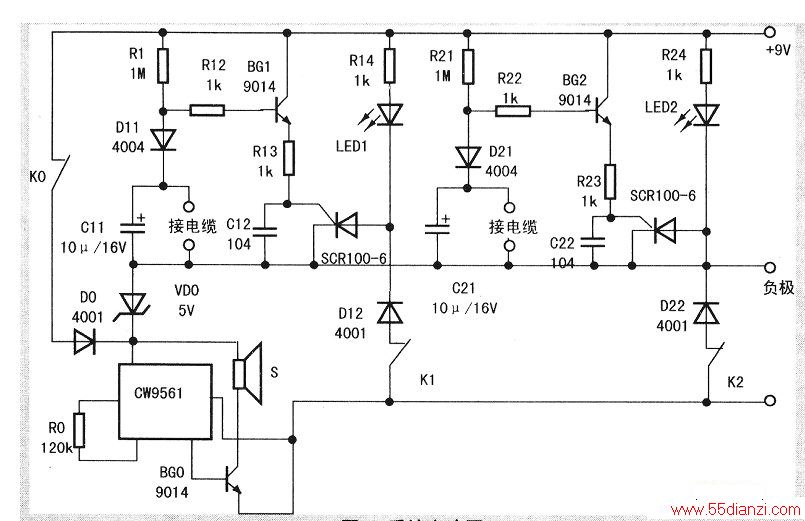

　　如下图所示，电路中由R1为BG1的b极提供偏置电压。在警戒状态下，b极偏置电压经电信电缆对地短路，BG1不工作。如遇盗情，电信电缆被断开，BG1立即得电工作。BG1射极电流经R13触发SCR100—6导通，指示灯LED1亮，CW9561输出报警信号，经BG0放大后，驱动扬声器S放音。这时即使是把电信电缆重新接通，也照报不误，只有关闭电源开关才能解除报警，所以具有防破坏作用。本电路仅画了两路。元件号为0的是公共部分，即报警电路。元件编号为1一N的为电缆通、断监测部分。实际制作为120路。
　　
　　D1、C1的作用是防止电信电缆的感应电流窜入而使可控硅误导通，K1、K2的作用是在一路电缆被盗报警后，可关闭这一路的报警电路。指示灯照亮。另一路电缆被盗时能正常报警。K0为报警总开关，关闭后报警全部不响。
　　
　　2．元件选择
　　
　　所有元件均为常用件，其值如图标注。其中CW9561为四声报警集成块，通过不同的接线方法。可得到不同的报警信号。当然，也可视需要和条件选用其他类型的集成块。喇叭为8Ω小型高音或低音扬声器。
　　
　　3．几点说明
　　
　　由于R1取值较大，且与BG1共同组成电子开关，不仅灵敏度高，而且极大限度地降低了报警器在警戒状态下自身的功耗。实际制作用5W9V变压器经整流、滤波、稳压就可满足120路防盗报警装置JT_I常使用。
　　
　　电缆报警电路在对120对电缆进行实时监测时，通过监视电缆的一对备用线，实现电缆通断状态的监视。选取的一对备用线，一端接报警电路，另一端短接，从而构成一回路。电缆报警电路可以确定线路的通或断的状态，监测环阻为3k内的电缆，一般市内电话局的用户主干电缆都可布防。如不设防时。可将接电缆点短接。
