家用瓦斯报警器

      家庭使用液化气、煤气作燃料的越来越多，但是这些气体有害、易爆炸，隐患事故多，如气体泄漏时不能及时发现和处理，会给家庭及邻居带来灾难性危害。本文介绍的这种瓦斯报警器适用于天然气、煤气、液化石油气等泄漏报警。
　　工作原理

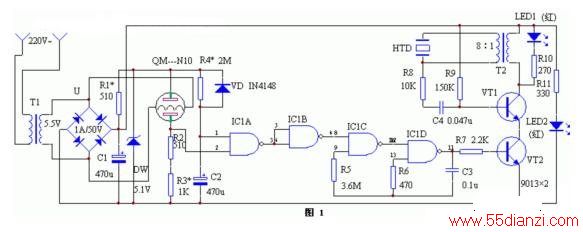

　　该装置电路工作原理见图1。它是由电源电路、传感器电路、压控振荡器电路及报警电路等组成。220V市电经电源变压器T1降压至5.5V左右，不用整流、滤波直接作为气敏半导体传感器QM－N10的加热电压。控制电路的供电则是由U全桥整流、C1滤波后供给的。QM－N10气敏半导体传感器在洁净空气中的阻值大约有几十kΩ，接触到有害气体时，电导率增大，电阻值急剧下降，下降幅度与瓦斯浓度在0.5%以下成正比。由与非门IC1A、IC1B构成一个门控电路，IC1C、IC1D组成一个多谐振荡器。当QM－N10气敏传感器未敏感到有害气体时，由于电导率极小，IC1A②脚处于低电位，IC1A的①脚处于高电位，故IC1A的③脚为高电位，经IC1B反相后其④脚为低电位，多谐振荡器不起振，三极管VT2处于截止状态，故报警电路不发声。
　　一旦QM－N10敏感到有害气体时，其电导率增大，阻值急剧下降，在电阻R2、R3上的压降使IC1A的②脚处于高电位，此时IC1A的③脚变为低电平，经IC1B反相后变为高电平，多谐振荡器起振工作，三极管VT2周期地导通与截止，于是由VT1、T2、C4、HTD等构成的正反馈振荡器间歇工作，发出报警声。与此同时，发光二极管LED1闪烁。从而达到有害气体泄漏告警的目的。
　　元器件选择与制作
　　元器件清单见下表。

编　号

名　称

型　号

数　量

R1、R2

电阻

510Ω  （需调整）

2

R3

电阻

1K      （需调整）

1

R4

电阻

2M      （可调整延迟时间）

1

R5

电阻

3.6M

1

R6

电阻

470Ω

1

R7

电阻

2.2K

1

R8

电阻

10K

1

R9

电阻

150K

1

R10

电阻

270Ω

1

R11

电阻

330Ω

1

C1、C2

电解电容

470u/16V

2

C3

涤纶电容

0.1u

1

C4

涤纶电容

0.047u

1

U

整流全桥

1A/50V

1

VD

开关二极管

IN4148

1
