太阳能热水器以其节能、无污染等优点，逐渐为企事业单位和家庭广泛使用，但热水器水箱水位在使用时不易观测，有时突然出现中途断水情况，就会给使用．者带来诸多不便。为此，笔者设汁制作r一种太阳能热水器水位报警器，它能在水箱里储水不多或加入冷水过多时，自动发出约30秒钟的音乐报警，同时配以灯光指示。

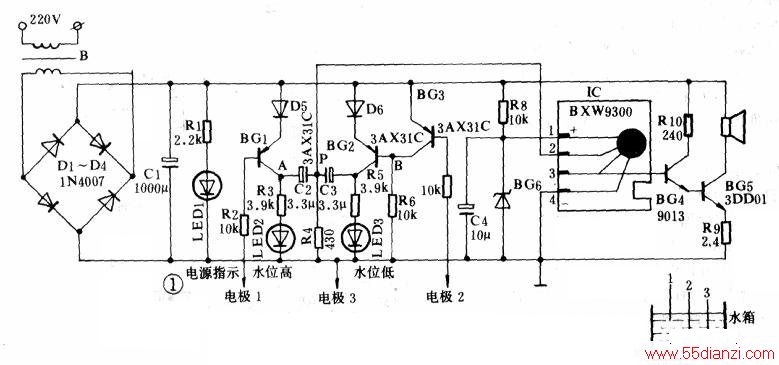

该报警器电路原理如图所示。图中D1～D4为令波整流器，为电路提供12V直流工作电压，LED1为电源指示灯，R8、BG6和C4为音乐块IC(BXW9300)提供3.6V的工作电压。lC的①端接正电源，④端接地，②端接触发输入端，③端为音乐信号输出端。BG4和BG5将输出信号进行功率放大，以推动扬声器发出报警声。
水位信号由电极1、2、3测得。电极3为公共信号电极。正常情况下，水位低于电极1高于电极2（末端），BG1基极相当于悬空，BG1截止，高水位指示灯I。ED2不发光。电极2、3都浸在水中，相当于接有一电阻（约10kΩ）。BG3的eb结、R7和电极2、3构成偏置电路，使BG3饱和导通。这时ec间电压约0.3V，使D6和BG2的eb结上电压箝位于0.3V，BG2因得不到足够的偏压而截止，B点电压为零，低水位指示灯LED3不发光，整个报警系统处于待命状态。
热水器使用时，水箱内的水位将逐渐下降，当水位低于电极2时，电极2、3断开，BG3因其偏置电路不通而截止。BG2因其eb结和R6构成偏置电路面导通。B点由零电位升到高电位，低水位指示灯LED3发光。由C3和R4构成的微分电路在B点电位突变的同时在P点得到一正向脉冲，该脉冲输入到音乐块IC的②端，触发IC工作，IC内存乐曲从③端输出，经放大推动扬声器发出报警。音乐块内存乐曲放完。次（约30秒钟）后，因IC②端无触发脉冲而自行停止报警。
同理，当水箱中加冷水超过电极1时，BG1导通，A点由零电位升到高电位，高水位指示灯LED2发光。同时C2和R4构成的微分电路使P点得到一正向脉冲，该脉冲触发IC工作，报警器发出报警信号，音乐块内存乐曲放完一次后报警自动结束。
该报警器所用元件无特殊要求。D1～D4选用反向耐压较高的1N4007。电阻除R9选用1/ZW碳膜电阻外，其余均用1/8W碳膜电阻。BG6为3.6V稳压管。扬声器用8Ω/lW的。
音乐块可根据自己爱好选定。电极3应低于电极1和2，电极间应互相绝缘，电极1和2的位置决定高、低水位报警范围，可根据实际情况调整确定。
