一、电路构成和工作原理
1．电路构成电源电路、稳态电路、音频电路、发射电路构成。

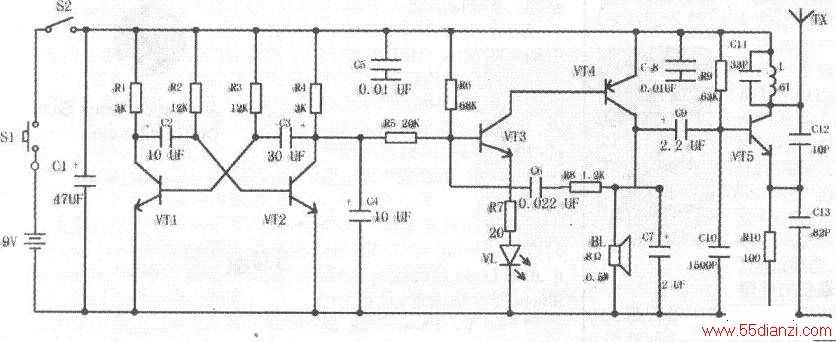

2．工作原理当开关S1、S2闭合时，整机得电工作，由VT1、VT2及相关元件组成的无稳态多谐振荡器所产生的脉冲信号，对VT3、VT4及相关元-件组成的互补音频振荡器所产生的音频信号进行调制，调制后的信号推动喇叭发出报警声响，并使VL闪光。同时对VT5等元件组成的高频振荡器的震荡信号进行调制，调制后的高频信号，由天线发射出去，频率落在88-108MHz之内。发射距离>150m，用带有调频波段收音机接受。
二、元件选配及制作
1、元件选配：元件无特殊要求，拆机件均能用。电源使用9V层叠电池（如用稳压电源更佳）。VT1、VT2、用3DG6、3DC201或9014、β≥50．尽量配对。VT3同样型号，但B≥60。
VT4用3AX31或9012、B≥80。VT5用C1971、C1972。Ft>300MHz?β≥100。VL用中5mm发红光二极管。电阻均用1/4W或1/8W碳膜电阻。
电容C1、C2、C3、C4、C7、C9用电解电容。
其他均用瓷片电容。BL用8Ω0.5W喇叭。L用φ0.51mm漆包线在φ3.5mm钻头上绕6匝脱胎。
TX用40cm软导线。S1用任何型号小型开关。
S2是顶触开关，可从废电话机里拆下听筒挂断开关代用，效果很好。也可自制。有关其他元件具体数值见图中标注!
2、制作：将元件装在一块自制的电路板上，元件排列要紧凑，元件腿要留短，焊点要圆滑，特别是高频部分，焊点不能有毛刺！只要元件没有质量问题，焊接无误，装成即能工作。为了能保证发射距离，需将VT5集电极电流调到6-8mA。
S2的装制，将拆下来的电话机挂断开关装在绝缘物件上，为了提高灵敏度，用螺丝将其固定在卷帘门导槽下部边上。蓝在卷帘门上对准S2的地方粘上顶触物，调整好顶触物间隙。当卷帘门放下时，S2被顶触切断电源。报警器处于待机状态，当卷帘门稍向上移动，S2回位，接通电源报警。
如果车棚门是两扇门，更容易安装，根据实际情况自行设计安装。将电路板电源和喇叭装在一个合适的盒子中，将天线引出。VL要露出盒外，在适当位置装上S1，喇叭要留出声孔。同时用导线将S2接上，整机装制告成。打开报警器和收音机在88-108MHz频段内就能收到报警声，此时即可投入使用。
