电脑普及的今天，很多图纸绘制都在电脑上进行，但是那些对电脑及软件应用不熟悉的人来说制图并不那么容易，有些情况下还是要走老路用手工绘制。一些好的电路需要临摹，电脑扫描、复制能得到图纸，但有时不好再修改，还是要重新画图，也离不开描图板在背光照射下进行描制。单位描图板是在磨沙玻璃板下安有4盏20-30W(视图板大小而定)日光灯。这里介绍一种用发光二极管自制的袖珍描图板：用400mm长300mm宽3mm厚磨沙玻璃作面板及和玻璃尺寸相同的铝塑板作底板。

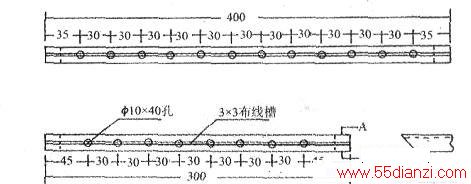

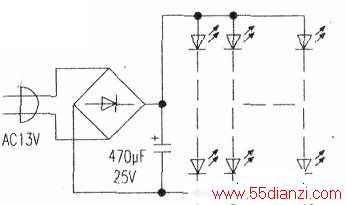

再用层板木条按如上图尺寸加工；将15mmx15mm的4根木条按图1尺寸钻φ10mmx40孔、并开出3x3mm布线槽、切45。角穿尖组成方框粘钉在铝塑板上，其装饰面（有护膜面）向下，裸露铝面向上利于反光。发光二极管用0.1Wφ10白发光二极管，装入术条中的40个孔中，每个发光二极管沿水平向下偏移约10度并固定，让部分光源经底板反射回面板。每4个一组正负相串计10组，然后相并接人电源，见下图。
电源中的桥堆及滤波电容装在图板一角，并用两线插接件公头引出安装到侧面，所有引线压入线槽内，将玻璃面板盖在上面，再用0.5mm厚20x20mm铝角条框边，留出插接件孔位，调整角度使两对角线等长确保四角互为直角加以固定，以利绘图时宜尺可靠铝角边画线。这时插上13V电源，侧装的LED透过玻璃发光，在玻璃面板上现出柔和亮光，将底图和描图纸同时放在面板上即可看见清晰的底图图案，且没有前述描图板刺眼的感觉，使用十分方便。
