简单易取的摄像头电源

　　在电视监视系统中，摄像头的工作电源一般从附近取220v市电，经过一个直流稳压器转换成+12V直流电供给。但是一些安装摄像头的场所附近无220V市电，需从较远处引来一条电源线，在实际使用时会感到很不方便。下面介绍的方法可以解决此问题。
　　

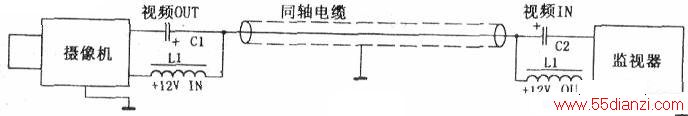

　　电路如下图所示。
　　
　　摄像头工作所需的12V直流电源从监视器内开关电源处取+12V电压，通过原有的传送视频信号的同轴电缆向摄像头供电。这样，同轴电缆就起到既传输视频信号又传输直流电压的双重作用，省去了重铺一条l电源线的麻烦。图中C1、C2为隔直电容，以防止直流电进入摄像头于视频信号的下限频率很低（仅有数十赫兹），所以C1、C2的容量不能取得太小，一般取100μF左右。L1、L2是电感量很大的阻流圈，作用是防止视频信号被电源旁路（摄像头电源负载和监视器开关电源的内阻均较小）。L1和L2可以用小电源变压器（如黑白电视机电源变压器）的初级绕组来代替，也可以用φ0.2mm的漆包线在铁芯上绕1500匝来代替（若绕的匝数少，电感量小，将会使视频信号中的场同步信号丢失）。由于+12V电压在大电感上有约2V的直流压降，但在信号线较短的情况下，不会影响摄像头的正常工作。若信号线较长，电压损耗就不能忽视。需要在监视器内另取一个电源，例如用软导接一个7812稳压后得到+12V电压供摄像机工作（须注意7812输入端接U)。摄像头的功耗很小，电流仅一百多毫安，不会增加高压包的衄。
　　
　　L1、C1在摄像头适当位置固定，L2、C2固定在监视器内部。按图将线接好后，给监视器送上电．摄像头同时得电工作，基本不用调试。
　　
　　该电路充分利用了同轴电缆传输直流电源．使摄像头的工作电源简单易的视频输出电路和监视器的视频输入电路。由线在高压包磁芯上绕20匝，如右图所示。整流滤波后得到20V电源，经L2引入同轴电缆，在L1左端取，不仅节约了费用，而且还便于维护，使系统稳定可靠。
