DIY电源纹波检测器

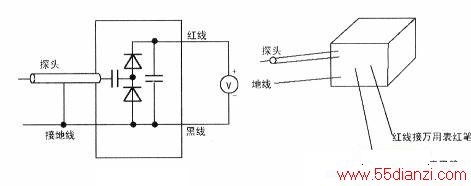

　　该电源纹波检测器制作容易，只有4只元件，如下左图方框内所示。2只二极管均选CRT彩电电源+B整流用二极管，如RCJ2等，2只电容都用CRT彩电中行逆程电容（圆片状），规格为1000pF／2kV。

　　将4只元件直接焊在一起，用不着电路板，再将它装进一个很小的塑料瓶里（如小药瓶）。笔者将它装进一只压敏电阻盒里(长虹CRT彩电电源交流22()V两端有一只盒装（长方形）压敏电阻。打开盖子，倒出石英砂，取出压敏电阻即可得到空盒）。引出四根导线即完成。两根接万用表（红黑两色），另外两根为检测线，黑色接地，另一根是带屏蔽网的线，作为探头，屏蔽网接地，如下右图所示。

　　说明：(1)探头线必须用屏蔽线，且屏蔽网可靠接地，这和示波器是一样。

　　(2)测试时接地点选择也很重要，以CRT彩电为例，冷端接地选高频头外壳，不能选显像管的地线，这和示波器一样。
