一款延长胆管寿命的保护电路

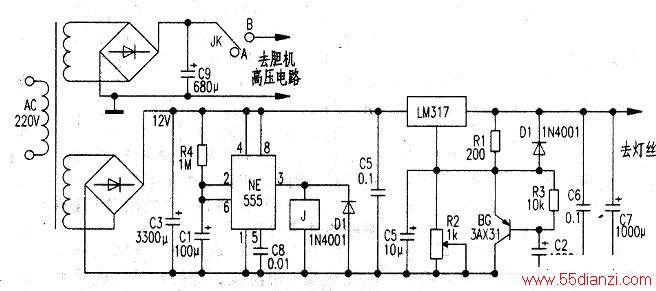

　　对胆管寿命影响较大的因素是共阴极的工作状态，如果在阴极不预热或者预热不足的情况下就给屏极、帘栅极加上高压，则会造成胆管的冷阴极场致发射，这样会加速胆管的阴极中毒和过早衰老。为了延缓胆管阴极的衰老和灯丝免受开机时的大电流冲击，保护胆管，为胆机设计制作了一种保护电路，保护措施包括高压延时和灯丝软启动，电路如图所示。
　　
　　一、高压延时电路
　　
　　高压延时电路由NE555、Ci、R4和继电器J组成。在电源刚接通时，由于电容C1上的电压不能突变，NE555因第②、⑥脚电压低于电源电压的三分之一而处于置位状态，③脚输出高电平，继‘电器J得电吸合，其触点JK断开胆机高压电路。电源接通后，电容C1通过电阻R4充电，当C1上电压充到电源电压的三分之二时，NE555由置位状态翻转为置零状态，③脚输出低电平。继电器J释放，其触点JK接通胆机高压电路。延迟接通高压的时间由R4-C1时间常数决定。由于胆管在延迟时间内阴极已经被充分预热，因此可有效地防止胆管的冷阴极场致发射，延长胆管的寿命。
　　
　　二、灯丝软启动电路
　　
　　灯丝软启动电路由BG、R1、C2和三端稳压块LM317等组成。刚接通电源时，电容C2上的电压为零伏，三极管BG的基极为低电位，BG饱和导通，饱和压降为VCES，可调电阻R2被BG短路，这时，LM317的输出电压为VO=VREF+VCES，式中VREF为LM317的基准电压，一般为1.25V左右。电源接通后，LM317输出电压通过R1和BG的be结以疑R给C2充电，电容C2上的电压不断升高，充电电流不断减小，三极管BG逐渐退出饱和区，直到截止。LM317的输出电压最终上升为Vo=VREF（1+R2／R1）+IADIR2=6.3V，从而实现了灯丝电压的软启动。
