三相电动机保护电路的设计制作

　　此保护电路的工作原理如下：
　　

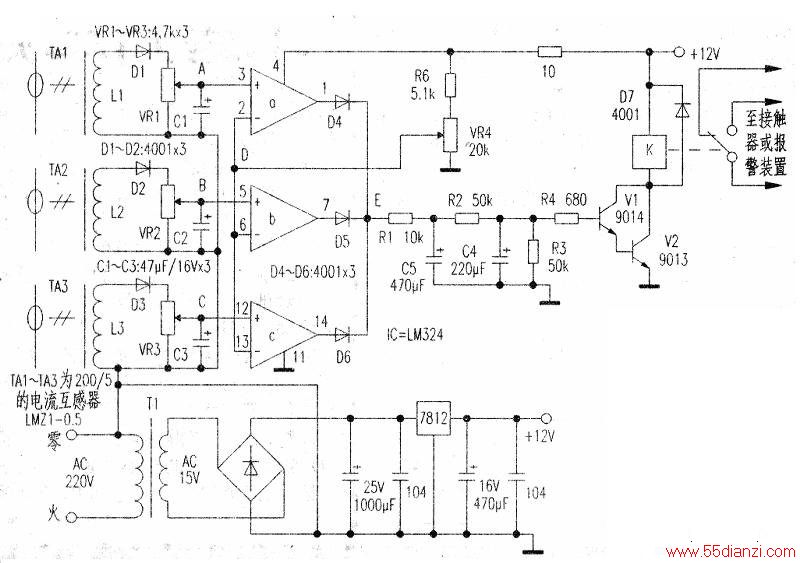

　　附图中运放ICLM324被接成电压比较器。电流互感器TA1、TA2、TA3用来检测电动机工作电流的大小。
　　
　　当电动机缺相时，其中两相电流将升高许多（视负载而定）．、其对应的互感器二次绕组中感应电流增加，经D1—D3整流。
　　
　　C1~C3滤波后，A、B、C三点中两点电位高于D点时，即：运放同相输入端高于反相输入端，此时，运放a、b、c有两个运放比较器输出高电平，再经过D4—D6组成的或门后使E点变成高电平，经过R1~R4、c5、C4延时限流后，使三极管V1、V2导通，继电器K得电工作，从而使接触器或后继报警装置动作，达到保护目的。其中R1—R4与C4、c5还对开机的启动电流有延时、避让作用？延时长短可根据RC时间常数自行设定。
　　
　　调试
　　
　　电动机的三根相线分别穿过互感器TA1，TA2、TA3的铁心，而且根据被保护电动机的功率大小来决定互感器的匝数（笔者是用两台370W电动机并联空载作调试的），再在电动机的进线处装一单联开关作缺相实验用（空载缺相…般不会烧电机），用导线分别在互感器铁心上穿绕3匝。先调整VR4至最大位置，启动电动机，调节VR1、VR2、VR3，使A、B、C电位相等，且最大。再调节VR4，使D点申．竹略高于A、B、C点电位就行r。然后断开电动机的进线开关，使其缺相运行，过几秒钟后，若继电器K动作，此时制作成功。
　　
　　注意：互感器二次绕组必须有一端接地，或接零以保证安全。R6为保护设定电压过高避免损坏IC所设，不能取消。
