RJ45接口防护电路

　　以太网口防雷设计要求：

　　满足欧洲CE认证、美国FCC认证以及日本VCCI认证需求，同时以太网端口防雷要求满足国内要求；具体执行下列标准：

　　EN55022，EN55024，FCCPART15，ETSIEN300386，EN60950，UL60950等。

　　设计把握重点：

　　由于接口速率高，因此端口的滤波设计，PCB设计是此产品的设计重点，另外加强关键器件的选型控制，确保器件满足整机的EMC安规要求。

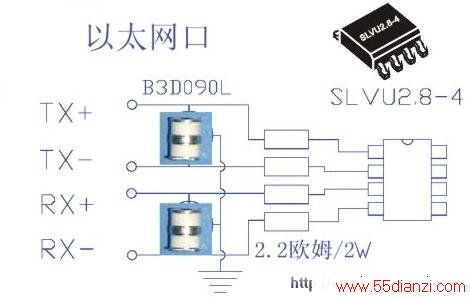

　　■该方案能达到差模3KA（8/20μs）冲击电流量级完全满足接口防雷要求。插入损耗小于0.3dB,对以太网传输信号影响很小。

　　■前级防护为LT-B3D230L贴片三极陶瓷气体管。对于采用同轴电缆传输的则为LT-5G090L器件。

　　■电阻起退耦作用，使前后级保护电路能够相互配合，电阻值在保证信号的前提下尽可能选大，防雷性能更好。

　　■后级为SLVU2.8-41.能够进行两队平衡线的差模保护，即一个网口（收，发）只用一个器件；2.结电容C<6pF,能够满足100M网口传输速率要求；3.具有一定的通流容量，最大24A（8/20μs）冲击电流，满足500V浪涌测试要求；
