用少量元件达到过压自动断路保护

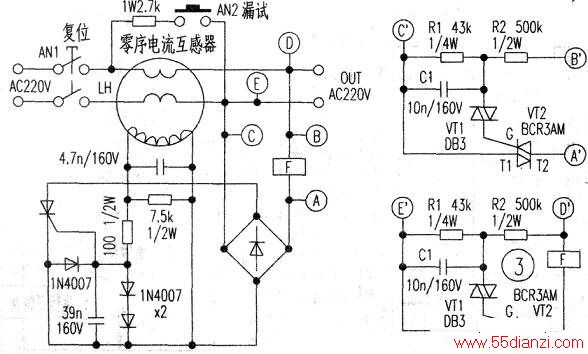

　　市电电网在三相用电负荷不平衡或连接中线N接触不良或断路时，就会造成其中某一相或二相电压剧增，将会损坏家用电器，情况严重者还会引起火灾。于是利用家用漏电断路器（也叫漏电保安器）稍加改动，加装少量元件，利用漏电断路器内的脱扣分断机构，在过电压时，脱扣器吸合跳闸，关断电源，从而达到过压自动断路保护的目的。下左图是家用220V20A漏电断路器的原理图，下右图是在漏电断路器内加装的过压保护电路，其原理是通过监测漏电断路器的输出端电压B、C，由电子元件控制脱扣线圈进行过压保护，电阻Rl、R2为分压取样电阻。
　　
　　当电压在低于252V时，电阻R1两端的电压低于双向触发二极管DB3的触发导通电压，双向可控硅VT2不会被触发，分离脱扣器F不吸合，正常供电，当电压达到和高于252V时，R1两端电压也达到和高于双向触发二极管DB3的触发导通电压，双向可控硅被触发导通，漏电断路器的分离脱扣线圈吸合跳闸，断电保护。电容Cl起到加速和维持触发电流的作用，同时也起到吸收供电网络中的高频干扰、防止误动作的作用。只要元件选择无误，按图2接好，再将图中的A’、B’、C’点分别与图l中的A、B、C点相连接，即可正常使用。
　　
　　若仅需过压保护，可根据以上过压保护原理，找一损坏盼漏电断路器，但脱扣分断机械必须完好，按图3改制。以上元件安装完毕后，用调压器调至240V应不动作，当逐渐调至设定的252V时，应立即可靠地断电保护，如有误差，可适当改变R1的阻值。图2、图3中R1的取值为43kΩ，保护电压为252V，误差为±2V。
　　
　　元件选择

  VT1为DB3双向触发二极管，触发导通电压在30V—31V之间。VT2选用触发电流小的双向可控硅，R2的功率要足够大，以确保在使用中R2不致于烧断路，而影响整个电路失去过压保护功能。电容C1选用耐压大于160V的小型CBB电容。
