众所周知，如果电力变压器中性线在刮大风时断开，有时三相四线负载不平衡时，很容易造成电器设备（家用电器、电灯等）因过电压（中性点电位偏移引起）而烧毁电器。这里介绍一种市电欠电压、过电压全自动保护装置。能有效地为你的家用电器，线路简单、可靠。有兴趣的读者不妨试一试，不需复杂调试，一装大功告成。
1．工作原理

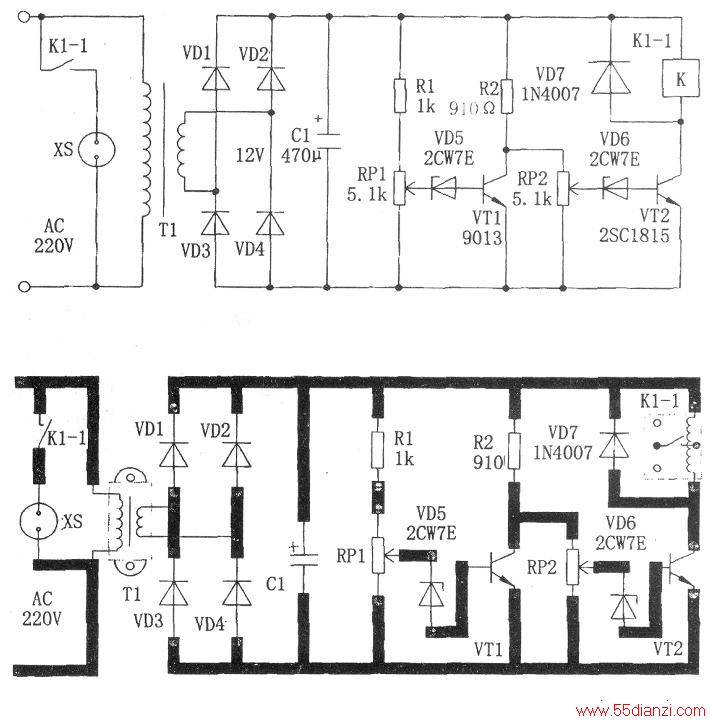

市电经变压器Tl降压、整流桥VC整流、电容Cl滤波后，在分压器Rl、RP1和R2、RP2两端产生一个随电网电压波动而变化的直流电压。当电网电压正常时，在最低允许值下，调节电位器RP2，使稳压二极管VD6击穿，三极管VT2导通，继电器K得电吸合，其常开触点闭合，接通XS插座向负载供电。
当电网电压低于最低允许值（即下限设定值）时，稳压二极管VD6截止，三极管VT2截止，K失电释放，切断负载电路。调节RP2，可改变下限设定值。
在电网电压在最高允许值（即上限设定值）下，调节电位器RP1，使稳压管VD5不击穿，VT1截止。这样，当电网电压超过上限值时，VD5击穿，VT1导通，从而使VT2失去基极偏压而截止，继电器K失电释放，切断XS插座负载供电电路。调节RP1，可改变上限设定值。
2．元件的选择
Kl-l选用双组触点12V直流继电器，如JRX13F-12V。XS是二眼插座。Tl选小型3W、220V/12V优质电源变压器，VDl～VD4用1N4007硅二极管，电容Cl为470μF的电解电容，电阻Rl为lkΩ、R2、为910Ω，可调电阻RP1、RP2均为5.1kΩ，稳压二极管VD5、VD6为2CW7E，三极管VT1为9013，VT2为2SC1815硅型管，VD7为1N4001型硅二极管，其他无特殊要求。只要按图中的标注为准就行。
