自己动手试制断相保护装置

　　断相保护装置工作原理
　　
　　利用星形连接的特点，当三相不平衡或断相时，星形点对地就产生电压，利用该电压作控制以切断三相电源，达到保护电气设备。
　　

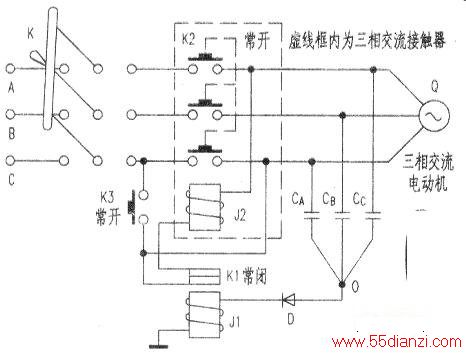

　　线路连接如图所示，将三只同规格的电容器连成星形，接人被保护电器的前面三相电源线上，从星形点0引出一根导线通过二极管D接在儿线圈的一端，而另一端接在中性线上或大地。这里的二极管D是为了Jl吸合可靠而加的。Jl的触头Kl串接在三相交流接触器的线圈J2中。K3为常开按钮开关。并联在K2的一对触头的两端，供启动用。
　　
　　工作过程合上总开关K，按一下K3，交流接触器吸合，三相电源接通，负载正常运行。若线路有故障、三相不平衡或断相，导致J1有电流，吸动K1使之切断J2电流，K2断开三相电源，负载受到保护。
　　
　　元件选择
　　
　　三相交流接触器J2视负载大小而定。电容器c^~ce要用无极性耐压400V以上、容量1μF左右的交流电容器。J1的工作电压10V左右，线圈电流10mA以上，触片工作电流要由交流接触器的功率决定。K3为常开按钮开关，只要绝缘安全即可。D为普通整流二极管。
