此电路是和用继电器线圈的储能功能进行直接升压，无须交直流之间的来回转换。它可以随时接在成品调压电源的输出端，很方便地获取应急用的高电压电源。

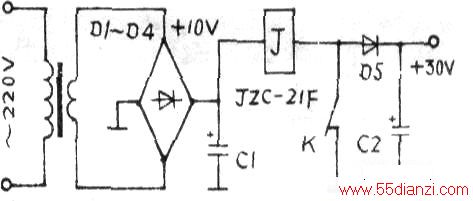

工作原理：220V交流电经变压器降压，D1一D4整流，C1滤波，获得+10V直流电源，以上为成品直流电源部分。K为继电器J的常闭触点，+10V直流电源经继电器线圈和其常闭触点K到地，继电器线圈得电，衔铁吸合．K断开。K断开后，流过继电器线圈的电流不足以维持衔铁的吸合，使K又接通，大电流流过继电器线圈，使K再次断开，如此反复循环工作。
当K接通时，继电器线圈储能；当K断开时，继电器线圈储存的能量和+10V电源叠加后，通过D5向C2充电，所以C2上所充电压远远高于电源电压，约为其3倍。这里D5用于隔开前后级，否则当K接通时将把C2所充电荷放掉。
元件选择：D5为1N4001，C2为100μF/50V，继电器为J2C-21F，额定工作电压为直流12V。
