用TL431设计的稳压电源电路

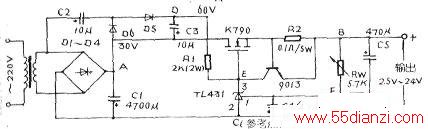

　　用TL431作串联稳压电路的电压基准和电压驱动部分电路如图所示。
　　
　　此电路用场效应管K790作稳压电源的调整管，这样输出电流大且无须驱动电流。
　　
　　经D1—D4、CI组成的桥式整流滤波得到V^c=30V的直流电，D5、D6、C2、C3组成倍压电路，使得Vnc=60V。Rw、R3组成分压电路。TL431、R1组成取样放大电路。
　　
　　9013、R2组成限流保护电路。场效应管K790作调整管，可直接并联使用。
　　
　　C5是输出滤波。
　　
　　稳压过程是：当输出电压降低时．F点电位降低，经TL431内部放大使E点电压增高，经K790调整后，B点电位升高；反之，当输出电压增高时，F点电位升高，E点电位降低，经K790调整后，B点电位降低。从而使输出电压稳定。当输出电流大于6A时，三级管9013处于放大乃至截止，使输出电流被限制在6A以内，从而达到限流的目的。本电路除电阻Rl选用2W、R2选用5W外，其它元件无特殊要求。
