这款直流稳压电源主要由一块三端可调集成稳压电路LM317及少数外围电路组成。
它的输出有3V、4.5V、6V、7.5V、9V、12V共六个挡位，很适合自制。

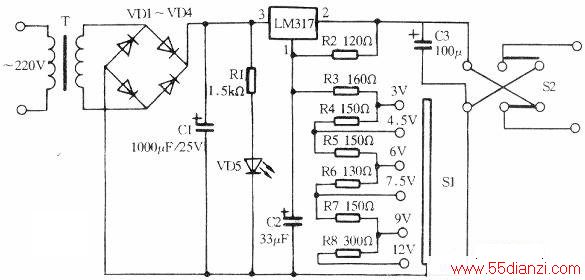

下图是直流稳压电源的电原理图。电路中的变压器T输出电压为15V，整流电路采用的是桥式整流器，4只整流二极管是封装在一起的，又称整流桥。
标有“～”的两端接变压器的交流输出端，整流后的直流电源正极由标有“+”的一端输出，另一端是直流电源的负极。
整流电路虽然已经把交流电转换成直流电，但是整流出来的电压还不是平稳的直流电电压，所以在整流电路的后边还要有滤波电路，来改善整流输出电压的平滑程度，这个工作由电容器Cl来完成。发光二极管VD5作电源指示，电阻器Rl为限流电阻，保证发光二极管VD5的工作。电容器C3为输出滤波电容。
电路的核心是集成稳压电路LM317，它只有三个端点，一个输入端，一个输出端，还有一个调节端。它的输出电压能在1.2～37V范围内连续调整，可输出1.5A的负载电流。稳压器芯片内设有过流、过热保护和调整管安全工作区保护电路，使用安全可靠。下图是三端可调正压集成稳压器的外型和基本应用电路。其中1脚为调整端，2脚为输出端，3脚为输入端。它的输出电压约为：
根据计算可以得出各输出挡所需的电阻值。各档电压的输出由开关Sl及所对应的电阻器阻值所决定。因为使用的是非标准电阻器，所以有的挡位有一定的误差。开关S2为极性转换开关，它可以转换输出电压插头上的正负极性。
下图是直流稳压电源的电路板安装图。在安装前应对所用元器件的引线进行认真地镀锡处理，这样才能保证焊接的可靠性。做好准备工作后对照图1和图4依次将开关、电阻器、整流桥、电容器焊到电路板上。所有电阻器应尽可能贴近电路板；因为电容器Cl较高，不能立式安装，要给它放倒，否则装不到外壳中。第二步安装集成稳压电路LM317，要注意它的安装方向，管脚要正确。为了便于散热，集成稳压电路LM317的安装高度要适当。如果有条件还应给LM317加上一个散热片，可找一边长约30毫米的正方形铝板，厚度为1～1.5毫米。用螺丝和螺母把散热片固定到集成稳压电路上。第三步安装发光二极管，注意它的正负极性，同时把电路板装到外壳中确定发光二极管的安装高度，发光二极管高出外壳1毫米比较合适。第四步连接变压器，首先必须认清变压器的初级端和次级端，初级端的引线一般是带绝缘皮的多股导线。为了保险起见应该用万用电表的欧姆挡进行测量，电阻较大的一组是初级端，电阻很小的一组是次级端。次级端直接焊到电路板上，初级端的引线要焊到外壳中的插头片上，焊接的时间不能太长，以免烫坏塑料外壳。变压器没有单独的固定，注意不要拉断它的引线。第五步连接输出导线，仔细对照电路板安装图进行连接，两根导线不能接错。当转换开关S2拨向“+”端时，十字插头的心线应为电源的正极。
最后要把全部电路装在外壳中并用自攻螺丝把盒固定好，才能进行测试。此款直流稳压电源的外壳采用的是透明塑料，从外边可以清楚地看到内部的元器件，便于检查。只要安装正确，电路不需调试，很容易成功。
