一种对讲门铃的剖析与改进

有一种对讲门铃的电路如图，其工作原理如下：平时挂机时叉簧开关HS的1、2触点接通，用AC220V供电，V1有直流输出，此电压既对电池充电，也加到音乐IC的③脚。如按一下S，则音乐IC的②脚受触发，④脚有音乐信号输出，经V2放大后推动扬声器发声，同时经R5推动Y2、Y3。摘机后，叉簧开关HS的1、3接点接通，通话电路接通电源，这时可进行对讲。

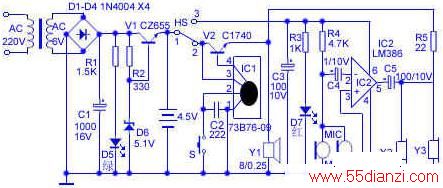

对讲门铃原理图

本对讲门铃由于音频放大器IC2（LM386）的增益很高，容易使Y2、Y3产生啸叫声。经笔者实际验证，只要在Y2、Y3两端并联一只几pF的小电容，啸叫声即可消除。
