一、电路简介

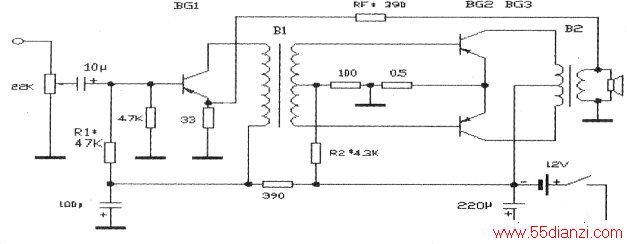

电路见下图。晶体管BG1等构成推动级，经输八变压器推动BG2与BG3组威的推挽功率放大级，由输出变压器输出。
音源采用MP3播放器，因MP3的输出幅度较大，所以扩音机的电路得以简化。
MP3存储伴奏音乐十分合适，锻炼间隙时间还可以欣赏歌曲。扩音机用一块电压12V、容量2Ah左右的小型密封铅蓄电池供电（价格约30元），选用电池时，应兼顾体积和电池的续航时间。
二、本机特点
现在扩音机多数采用集成电路组装，结构简单、调试容易。但事情总是一分为二的，集成电路的输出级一般采用OTL、OCL等输出方式，输出管串联供电，为了得到较犬功率，需要较高的工作电压，这对在流动环境下使用有一定的困难。本机采用了输出变压器功率放大电路，输出管并联供电，能在较低的电源电压下输出较大的功率，实现了用小型蓄电池供电。由于采用了变压器耦合方式，扩音机电路变得非常简单，而且前后级独立、不相互牵制，制作和调试也容易多了。
本机的另一特点，是输出管采用锗材料的大功率管。大家都知道，锗管相比硅管有许多弱点如BVceo低、穿透电流大、温度特性差、高频特性不够好等等。但也有一些优势，最可贵的是饱和压降比硅管低得多，使电源利用率得以提高，这在用电池供电的放大器中很有意义。另外BVebo较硅管高，即当输入过载时管子的eb结不易损坏。由于扩音机在户外使用，高音频衰减较大，即便是高频频响较好的机器表现也不会太好，所以锗管的高频频响差一些也无大碍，而且不易自激。本机声音洪亮，音质优美，由于使用了输出变压器，音色显得温暖、柔和，特别适合播放伴奏音乐。
三、机箱的制作
机箱做成手提式，外形根据个人的喜好和手头的材料灵活设计。为了携带方便并兼顾音质，喇叭最好用5英寸的。如果有淘汰的手提收录机、小音箱等，也可以用来改造，喇叭还可以利用。
四、元件的选择和自制
BG1选用3CG23、9015、1402、1015等常见的PNP型硅管，性能可靠，噪声也小。如果用3AX型锗管也可以，但因锗管的BVceo比硅管低得多，选管时耍保证BVceo高于工作电压的两倍。BG2和BG3选用最普通的3AD6、3AD30等锗大功率管，两管应尽量配对。也须注意选BVceo高一些的，必须高于电源电压的两倍，且穿透电流越小越好。该机的输出功率较大，所以输人和输出变压器相应也大一些。B1可选用S=6mmx10mm铁心，初级用φ0.12漆包线绕960圈，次级用φ0.12线绕2x340圈，B2选用s=10mmx16mm铁心，初级用中0.35mm漆包线绕2x120圈，次级用φ0.47mm漆包线绕80圈，配4Ω喇叭；绕112圈配8Ω喇叭。铁心和漆包线规格要求并不高，可以根据自己的条件灵活选用，但是输出变压器不能太小。如果手头有类似的输人、输出变压器，可经过检查试验后代用。
五．安装与调试
因为电路十分简单，用刀刻法就可以制作出印刷电路板。首先把输人、输出变压器和大功率管的散热器用螺钉固定在电路板上，然后再焊接元件。焊好检查无误后，进行通电调试。先调整R2使功放级静态电流为6mA—8mA，调整R1使BG1静态电流为4mA左右，然后就可以接入信号试听了。功率放大级是乙类放大器，在保证不交越失真的前提下，静态电流可调得小一些，以提高电池的续航时间。
BG2、BG3的散热器要是够大，保证大功率管工作稳定。

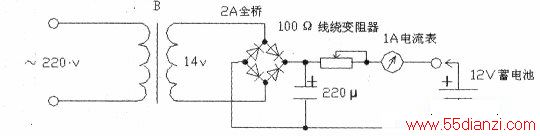

蓄电池的充电器可参照下图自己制作，充电电流按照0.1C充电率控制。需要说明一点，铅蓄电池不能等电耗尽了再充电，应随用随充，最好能在电量剩余50%以上就充电，可以延长电池使用寿命。
