一、收音头部分
在业余条件下，要把收音机做到很高性能是比较困难的，因为FM波段属于高频段，对电路的布线要求高，而制作工艺的好坏直接影响到灵敏度。我们选用单片立体声收音机集成电路，它所需的外围元件少，调试简单，性能也不错。常见的单片立体声收音电路有TA8127、KA2292、CXA1238、TEA5711、TA8122和LA1816等。这里推荐使用TA8122和TEA5711，它们所需的外围元件少，FM波段不需外接中周等大型元器件，更有利于业余制作，且灵敏度和音质等综合指标也很好。
为提高接收灵敏度，在天线输入处接人一级由三极管构成的高放级，需注意的是三极管要用高频低噪声管如2SC3358、2SC3355、BFR96S等。天线通过一只FM波段专用的三端滤波器(BPF)滤除无用的信号再进入高放级。几乎所有的微型收音机和随身听都用耳机线兼做天线，在电台信号不强的地方使用时耳机线一动信号就不稳定，灵敏度较差。所以天线最好另用一段80cm长的软电线，此举改善效果相当明显。
虽然在业余条件下没有专用仪器对收音机进行统调，但只要精心调整也能获得满意的效果。VCO电路应仔细调节，兼顾立体声灵敏度和分离度达到最佳。去加重电路中的两只电容必须参数相同，容量准确。
10.7MHz中频滤波器的质量不容忽视。瓷片电容要用高频电容，可从电视机的高频头上获得。
布线是整机性能的关键。设计电路板走线时严格遵循高频电路的布线原则。一般集成电路的高、低频部分有各自的接地端，在布线时要各自独立分开，以免引起干扰。高频部分的接地点集中在调谐可变电容周围，走线要短而粗，以利于高频部分工作稳定并提高信噪比。
二、功放部分
用耳机发烧越来越受到年轻一族的青睐，其性能完全能满足发烧的要求。纵观各种常见的耳机功放电路（如TDA2822、KA2209、TDA7050、LM386T等）已不能满足高保真的听音需求，取而代之的是专用的耳机功放如TDA1308和运放如NE5532、LF353、AD712、AD827等。因电池体积的关系，我们尽量选择工作电压低的运放，NE5532和LF353均可在±2.3V的电压下工作。

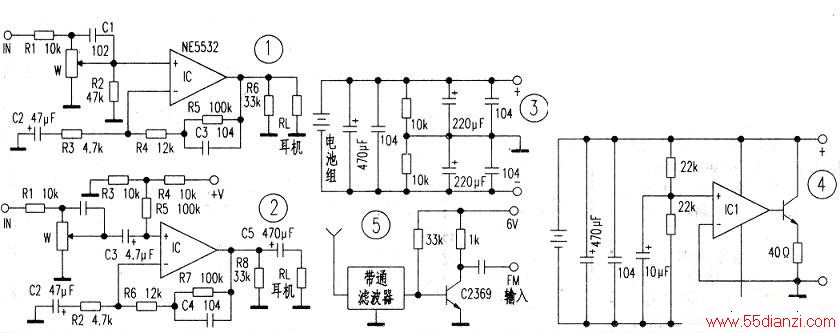

用运放制作的耳机功放电路简单，性能较好。本人参考了多种耳机功放电路，设计了一款直接耦合的电路如图1（这里只画出一声道电路，另一声道相同）。
其工作原理较简单，在此不再赘述。该电路具有良好的动态重低音效果。C1与音量电位器W构成高音提升电路，能提高瞬态响应。重低音提升电路由负反馈网络中的C3和R5完成，改变R5的阻值可调节重低音的提升量，R5可在50kΩ一100kΩ之间选择。该电路由正负对称双电源供电，采用单电源供电的电路如图2，显然，此电路每声道比前者多了两只耦合电容，这些电容的选择十分重要，弄不好低音就会大打折扣。所以尽量用双电源供电，其音质更好，难能可贵的是零点电位极为稳定（实测小于0.7mV），开机的电流冲击声也很小。建议选用TDA1308和LF353，它们的性价比很高，低压工作时表现相当出色。两者相比，前者声音略显单薄，后者信噪比略低。
三、电源部分
整机的供电方案.N种是收音和功放共用一组电源，电压选在3～7V；另一种是收音和功放各用一组电源独立供电，此时收音部分用3V即可，功放部分在±1.5V以上。给功放提供正负电压的电路如图3。
电池用大容量小体积的充电电池，像无绳电话上使用的小体积电池组效果就很好。
为方便制作，整机不接任何指示灯。电台信号较强的话也可不装单声／立体声转换开关。从解码电路到功放的左、右声道接地线要始终分开，直到耳机插座处才接在一起，有利于提高分离度。电源地线要短而粗。
元件要选用优质微型的，所有元件最好用数字表测试挑选以保证数值准确。用贴片元件制作，体积可做得很小，更可减小电路的干扰和分布参数，电路板最好用玻璃纤维绝缘基板或环氧树脂板，能镀上一层银更佳。
耳机是终端还音设备，索尼和爱华耳机性价比较高，是不错的选择。
通过多款电路的组合试听，最后采用TEA5711+LF353的组合。收音部分用两节5号电池供电，功放用一只6V的小体积充电电池组。配用索尼MDF-E801耳机可谓珠联璧合。几位烧友一致认为该机除灵敏度、选择性和信噪比稍差外，其音质全面胜过道奇机。整机耗电还不到20mA!极具吸引力的音质绝对值得广大校园玩家一试！
