这套结构简单，易于制作，性能优良，发射功率约0.3W的UHF频段彩色电视发射机。既可用来开路发射录像机、卫星电视接收机，摄像头，VCD影碟机等音视频输出的节目信号。当用室外天线接收、发送时，传输距离可达500米以上。在本发射机输出端口加装一个UHF频段相应频道的滤波器后，又可以进行闭路传送。供多用户收看UHF频道电视节目。其收发效果要比VHF频段干扰小，图像稳定，音质和画面都要清晰很多。
电路原理简介

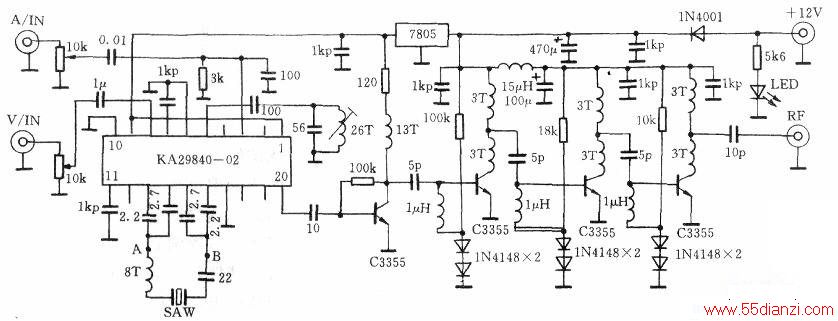

整机电路原理如下图所示。它主要由UHF射频调制器、射频功率放大器等组成。本机调制器采用专门为UHF射频调制器而设计的单片式集成电路，它的外围元件少，一致性好，安装调试简单，性能优良。图中，音频信号A/IN经音量电位器调节适当幅度后，由IC③脚进入IC内进行放大，并由5脚与地之间的LC网络振荡在6.5MHz的频率上。视频信号V/IN由电位器调节为一定幅度后，由电容耦合至IC⑧脚进入IC内进行钳位放大等处理后，并与其内部的射频载频信号、伴音载频信号混合成完整的UHF频段电视射频信号，并由IC第20脚输出。射频载频频率由IC外接的SAW振子（或LC网络）决定。不同的频道需要不同的SAW振子（或改变LC网络数据）。本机的射频功率放大比较简单，几乎无可调元件，由图可知，它由四级线性高频宽带功率放大电路组成。各集电极电感均为‘高频恒流线圈，其中心抽头主要起阻抗匹配作用，经放大的射频信号 RF由1/4波长天线向空中辐射，供电视接收机收看。
元件选择、制作与调试

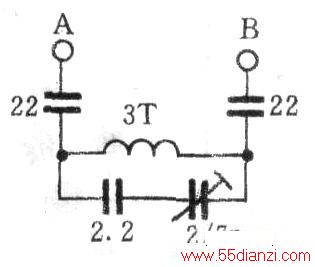

本机射频放大部分的三级管选用fT＞1.5GHZ的高频中功率管（注：前两级可用fT＞1.5GHZ高频小功率管），如C3355等。所有线圈除伴音振荡线圈需用电视中周骨架绕制外，其余均绕成空心线圈。其中调制部分线圈用φ0.6mm左右漆包线在φ3mm圆棒上绕制。射频功率放大部分的线圈用φ0.6mm左右漆包线在φ5mm圆棒上绕制。本机所用的SAW振子应根据所发射频 道选择。如无SAW振子也可用LC网络代替，方法是参照图2，把图一调制器部分的A、B处断开，接入下图所示的LC网络即可，这样，在输出不同的频道时，调节改变微调电容的容量。伴音振荡线圈用电视中周改制，用0.lmm左右漆包线在骨架上绕26T。本机电容除音视频输入耦合电容要求不高外，其余电容宜用瓷片电容：由于本机工作于UHF频段，在安装时，所有元件引脚不宜过长，否则，极易自激。本机调试较为简单，射频功率放大部分由于采用宽带高频功率放大电路，只要元件焊接无误，无需调试就能工作。射频调制部分如用晶振，只需调试伴音振荡线圈磁芯，使伴音蜂音消失，失真最小即可。如无晶振而用IC网络，还需调节LC网络的微调电容，使射频输出在相应的UHF频道上。

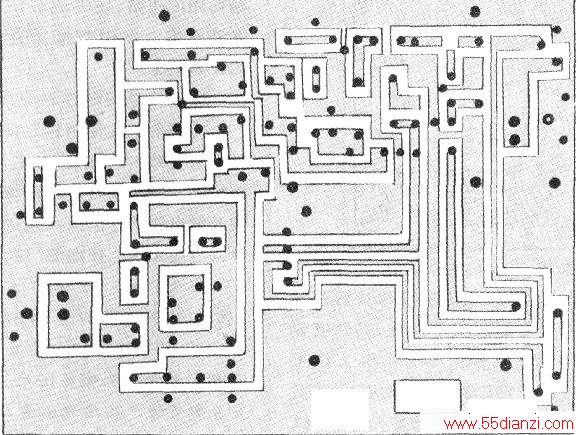

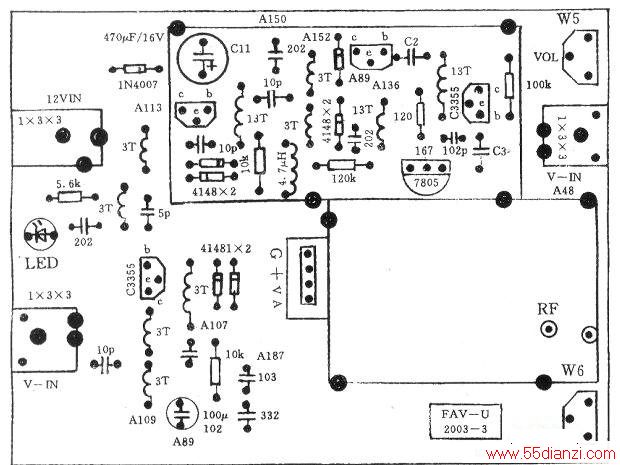

印刷线路板制作参见下图。
本发射机在使用特制匹配的室外发射天线时发射距离大大提高，在加大发射功率后还可作为小型电视发射台使用。
