电话遥控盒利用数码原理、集通信技术和自动控制功能于一身，它利用电话遥控，通过拨电话就可以控制千里之外的电路设备。
电话遥控盒用220V交流供电工作，体积约6cm×10cm×15cm，安装在被控电器设备附近的任意位置。拨动盒上开关能选择并由盒上的指示灯指示工作状态，电话遥控盒上有四对接线端子，分别接电话线、电话机、控制、和220V电源。
电源开关拨到“开”，电源指示灯亮、电话遥控盒接通电源。不用遥控时“电话/遥控”开关拨到“电话”位，所接话机和普通电话一样正常打电话；拨到“遥控”位时、电话遥控盒进入遥控状态。无论通话或遥控，所用电话号码都是本机原来的电话号码，假设为××××××。
每部电话遥控盒都设有三位数的开机和关机密码、随机通知用户，遥控时用户拨通电话后再继续拨开机或关机密码才能实现开机和关机。非遥控使用者可以拨通电话，但由于不知道密码不会影响遥控工作。
电话遥控盒有自动挂机功能，拨通电话半分钟后自动实现电话挂机，保证用户不管如何操作，每次电话呼叫开机或关机仅交3分钟的话费。电话遥控仅在开机和关机时借用电话拨密码号通知，平时并不使用电话线路。
电话遥控盒的两个控制端子接到被控设备电路中、可以控制设备的“通”和“断”，相当于一个开关、可以控制设备电路的通和断，只不过这个开关是用电话控制的。
用户用任何电话机或手机都可以首先拨叫电话××××××、接通后再按开机密码，这时电话遥控盒通过控制接线端子的闭合接通被控电器设备、同时发出音乐声送到用户耳机，告诉用户开机任务已完成、可以挂机。被控电器设备的关机同开机操作，首先拨叫电话××××××，接通后再按关机密码，这时电话遥控盒通过控制接线端子断开被控电器设备，同时发出音乐声送到用户耳机，告诉用户关机任务已经完成，可以挂机。

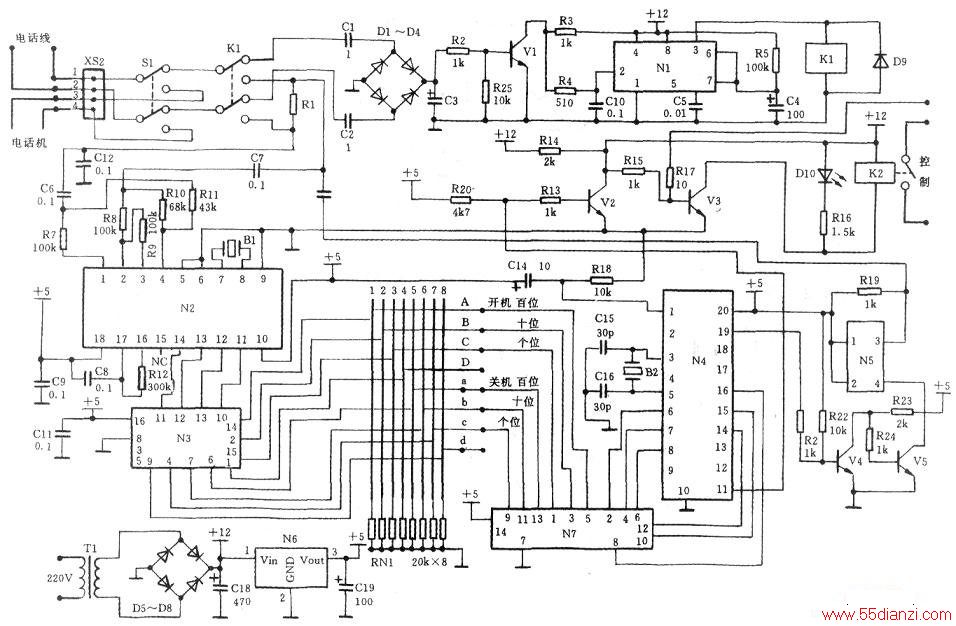

工作原理：电原理图见下图。
1．电话/遥控转换电路：由双刀双掷开关Sl构成，用来选定电话或遥控工作状态。电话信号通过电话遥控盒的电话线端子进入转换电路，“电话”位时、信号送电话机端子接通电话机，用户可以正常通电话。“遥控”位时，信号送遥控电路做控制用。
2．定时拨号电路：由Vl，Nl，Kl及相关元件组成，N1用NE555接成单稳态触发器，控制继电器Kl的吸放，Kl的一对接点连接话路、形成话路的摘机或挂机。在遥控工作状态下，用户拨号后遥控盒的输入电话线产生振铃脉冲信号，信号经Dl-D4整流成直流、Vl导通、触发Nl输出高电平使Kl吸，接点接通话路，相当于摘机。Nl的定时时间约30秒、30秒后Kl释放，断开话路，档当于挂机。用户在30秒内拨开机或关机密码。
3．双音译码电路：由N2和外围元件组成，译码集成电路选用MT8870，从电话线送来的密码信号是双音码信号，N2能将双音码信号译成BCD码。
4．译密码电路：译密码电路由N3，N4，N7和译码网络组成，N3选用BCD——十进制译码器CD4028、把BCD码译成十进制码，N3输出的十进制高电平和电话按键的数码是一一对应的，给N4的编程创造条件。N7六反相器CD4069做缓冲和倒相用，N4写入译码程序，当百，十，个位依次出现高电平，作为输出控制端的11脚和19脚产生电平变化。把N4的百、十、个位接到译码网络中不同的数字线，就可以编制不同的三位数字译码号。如开机的百、十、个位分别接入译码网络中的4，5，6，这台电话遥控盒的关机密就是123；如关机的百、十、个位分别接入译码网络中的4，5，6，这台电话遥控盒的关机密码就是456。原理图中是按开机密码123，关机密码456连接的，实际使用时，选用不同的连接就可以得到相应的密码。经过N4的译码电路处理后，信号已经变成控制电平，接通电源后N4的控制端11脚和9脚都是高电平，收到开机信号后11脚变低电平、19脚变为低电平20秒后又回到高电平；收到关机信号后11脚变高电平、19脚变为低电平20秒后又回到高电平。
5．驱动和控制电路：V2，V3和K2组成驱动和控制电路。N4的11脚电平控制电路的工作，平时是高电平，开机时11脚变低电平、V3导通、K2吸合，K2的接点接通被控电器设备。
6．音乐电路：V4，V5和N5组成音乐电路，N5选用音乐集成片。
当用户拨号执行开机或关机命令时，N4的19脚变成20秒的低电平，低电平使V4截止V5导通、从而接通N5的电源，使音乐集成电路发出20秒的一段音乐，音乐信号通过C13送到电话线使用户能听到音乐声、放心挂机。

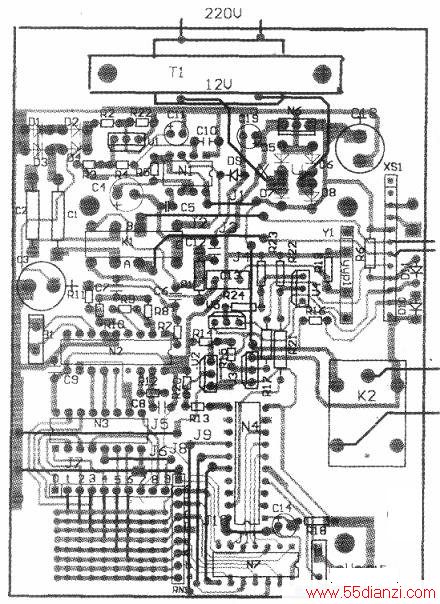

印制板见下图全部元器件装在塑料盒内，接线端子及控制开关在盒上。电话遥控盒没有调试元件，无装配错误一般是一次成功。
如有错误或元件损坏，可按信号的逻辑关系和电平关系一级级检查。
