此有线对讲机是由一块音频功率放大器LA4140及外围电路组成。电路采用两个喇叭，每个喇叭既作受话器又作送话器，由拨动开关S2进行功能转换。
一、电路简介

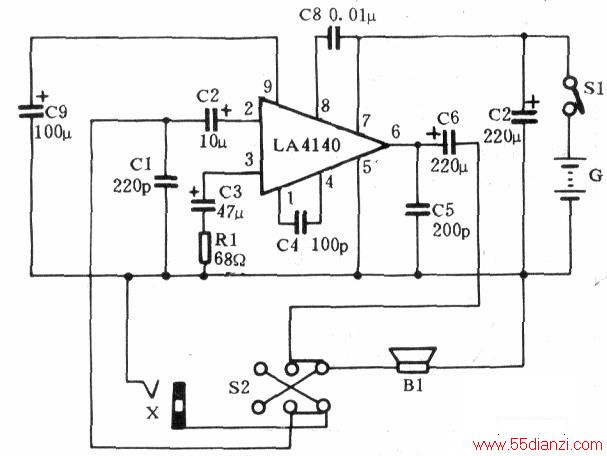

原理图见下图。图中只画出一只内置喇叭Bl，整个电路装在一个盒中。另一只喇叭B2电路接法如右图，装在另一个盒中作为外接喇叭。两电路之间用一根两头装有二芯插头的导线来连接，导线长短按需确定，约二、三十米以内。电路工作原理：当开关S2处于下图所示的位置时，外接喇叭B2为送话器，经插头线、插座及S2右下方触点接在LA4140的输入端。当我们对着它讲话时，空气振动，推动喇叭纸盆振动，使与纸盆相连的音圈在喇叭磁铁的磁场中振动，因电磁感应而产生微弱的音频电流。此电流经C2耦合由②脚进入LA4140，由LA4140集成电路进行音频放大和功率放大，然后由⑥脚输出，经C6和S2右上方触点至内置喇叭Bl（即受话器），推动内置喇叭发声。
若把S2置于左边，则下图中内置喇叭Bl接到LA4140输入端送话器，而右图中外接喇叭B2接入LA4140输出端作受话器，这时对内置喇叭Bl讲话，经LA4140放大可推动外接喇叭发声。
在电源电压为6V时，电路输出0.5W功率，下图中R1为反馈电阻，改变R1可改变电路的电压增益（即声音大小，但太大时会产生失真）。C4为消振电容，断开时会产生啸叫。
电源电压为6V时，LA4140各脚直流电压如下表，供调试参数。
二、元器件简介与清单
LA4140:音频功率放大集成电路，外形及管脚排列位置见下图。可用于收音机、录音机中作功放电路，在80年代的产品中常见。
集成电路是60年代初发展起来的新型电子器件。它采用特定的生产工艺，把大量的晶体二、三极管，阻容等元件，集成在一小块半导体基片上，装封在管内，组成一个完整的，有一定功能的电路。它具有体积小、可靠性强，生产成本低等优点，在现代电子产品中得到了广泛的应用。电路图常以IC表示集成电路。
LA4140的工作电压范围较宽，在3.5—12V之间，无信号时电流很小。
三、制作印刷板

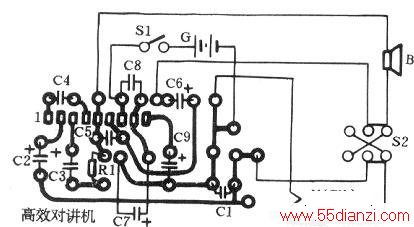

接线圈见下图。
制作时先焊阻容元件。各元件引脚应上锡成形插入相应插孔，电解电容正负极不要插反，检查无误后上锡焊接。
集成块LA4140焊接时应与印板接线图对应，切不可插反。因集成块引脚多，焊反了很难拆下来，务必注意。集成块引脚间距近，焊接时要小心，锡不能太多，以免使相邻脚铜箔之间搭连焊锡。万一搭锡，先甩净烙铁头上焊锡，多粘点松香去接触搭锡，可使搭锡断开。
接着焊引线、开关（开关焊片要先上锡，以免虚焊）、电源正负极片、喇叭及插座。
最后截取所需长度的软线，焊上二芯插头。请注意：
(1)长短焊片不能短路；
(2)焊第二个插头时先把插头的塑料盖套进导线，以免焊好后不能装盖子；
(3)两插头的焊片要相互对应，即长接长，短接短。
四、使用
取两个合适的外壳（最好是报废的袖珍收音机外壳），把印刷板电路与右图的电路分别装进两个外壳，插座安装在外壳的孔里。安装时先取下插座上的螺帽，插进孔后在外面旋上螺帽固定。外壳上装喇部位应钻有小孔，以利发音。
给印刷板电路接上4.5～6V电源，若外壳位置小可用叠层电池。若用叠层电池，可先找一个废的电池，把前面的正负极扣板取下，焊上电源引线作电池扣，这样更换电池就方便了。焊接时电池扣正负极应与电池正负极相反，扣上电池电源极性才不会接反。
将插头插入两个插座，接通电源，对一个喇叭讲话，另一喇叭即发出声音，拨动S2，可交换两喇叭功能。
若无声应检查：(1)S2引线是否接错，或漏接焊片间连线；(2)LA4140引脚插对否，是否脚间有搭锡短路？(3)插头有否短路，导线是否接反。
也可把电路装入玩具电话，就成了能对讲通话的玩具电话了。若与门铃组合，即成为对讲门铃。
