采用红外遥控发射器设计制作的红外遥控装置

　　红外遥控信号显示器可以接收各种家用电器的红外遥控发射器的信号，并用灯光的形式显示出来。在此基础上，可以利用家电的红外遥控发射器制作红外遥控装置。

　　电路原理

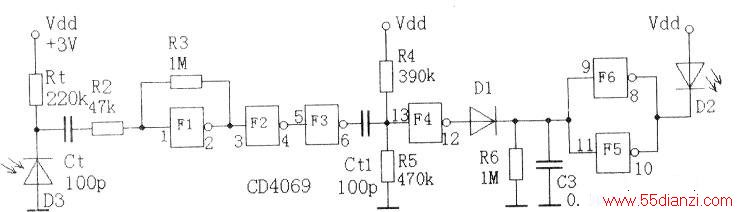

　　电路原理图如下图。它主要由红外信号接收器、放大器、灯光驱动和显示电路组成。红外发射器发红外信号由红外接二极管D3接收并变成电信号，输送到由4069组成的放大电路，再由放大电路放大。经过放大的信号由二极管组成的检波电路将高频调制信号变成低频脉冲信号，最后推动发光二极管发光。读者可以看到，这个电路与图1比较几乎完全相同。不同之处在于传感器电路，原电路的Rl改成了Rt，在原来接MIC的地方接入了一个红外接收二极管。还有将原电路的两个电容C1和C2分别换成了Ct和Ct1。其余部分则完全相同。

　　制作与调试

　　按电路图装好后，即可用一种家电的红外遥控器二极管不同的是，此时用白炽电灯照射红外接收二极管，其电阻值应明显变小，表示红外二极管具有接收红外信号的功能。如果有几个红外接收管，可用这种方法区分出它们的灵敏度，一般在白炽灯照射下，阻值变化较大的灵敏度较高。
