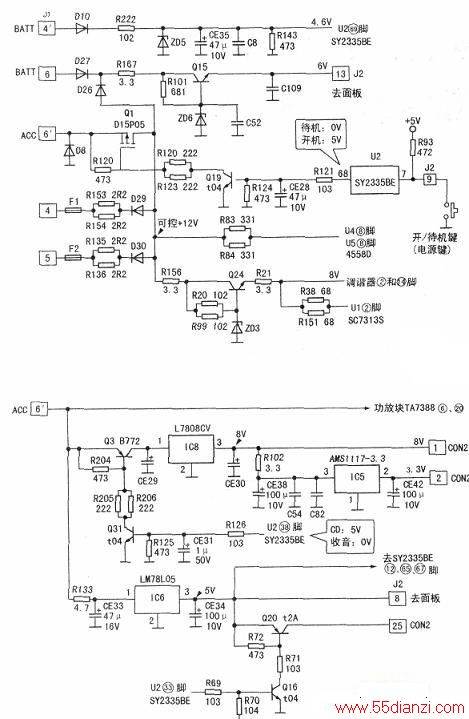

(1)微处理器的记忆电源+4.6V供电电路
+12V蓄电池(BATT)电压由二极管D10和电阻R222降压，再由ZD5稳压成+4.6V左右的电压后，提供给微处理器SY2335的69脚，主要为微处理器内的记忆存储器供电，因此也称为记忆电源。
(4)可控+12V供电电路
可控+12V电源是受微处理器控制的。整机输入／输出接口J1的ACC端加上+12V后，整机处于待机状态，此时按“电源”键后，微处理器SY2335(U2)的开／待机控制端68脚输出高电平（约5V），使Q19的基极为高电平，Q19饱和导通，将Ql的栅极电压拉低，进而使贴片式P沟道的大功率场效应管Q1(D15P05)导通，输出+12V电压。关机时，微处理器68脚输出低电平(0V)，使Q19和Q1均截止，Q1无电压输出，以实现待机控制。
Q1输出的+12V电压分多路输送：第一路经D29、R153∥R154、F1后作为自动天线控制输出；第二路经D30、R135∥R136、F2后作为外接功放控制输出；第三路经D26隔离后送背景灯供电电路；第四路经限流电阻R83∥R84后为两块双运放U4、U5(均为4558D)供电；第五路送往由Q24等组成的+8V稳压器。
(5)收音部分、音质处理集成块的+8V供电电路
来自Q1输出的+12V电压，经限流电阻R156后送到由Q24、ZD3、R20∥R99组成的+8V稳压器，稳压成+8V左右的电压，为调谐器电路（包括调谐器组件及外围电路）和音质处理集成块SC7313S供电。
(6)+5V供电电路
ACC(+12V)电压，经限流电阻R133后送到+5V三端稳压集成块LM78L05(IC6)的输入端①脚，稳压输出+5V电压，分成三路：一路送往微处理器U2的⑥、65、67脚，作为微处理器的工作电源；一路送往接插件J2的⑧针，再送往面板，主要为显示驱动集成电路DSD-2030供电；还有一路经电子开关Q20后送往接插件CON2的③针，再送往CD机芯，为机芯电路供电。另外，IC6输出的+5V电压还送往复位电路。
(7)CD机芯的+8V、+3.3V供电电路
CD模式下，微处理器38脚输出高电平，使Q31饱和导通，进而使Q3导通。ACC电压经Q3加到稳压集成块L7808CV(IC8)的输入端①脚，IC8输出端③脚输出+8V电压，一路送往接插件CON2的①针，另一路经R102限流后送往+3.3V稳压集成块(IC5)．稳压后的+3.3V电压送往接插件CON2的②针。+8V和+3.3V经排线送往CD机芯电路（这两个供电电压只在CD模式才有输出，而在收音模式无输出）。
