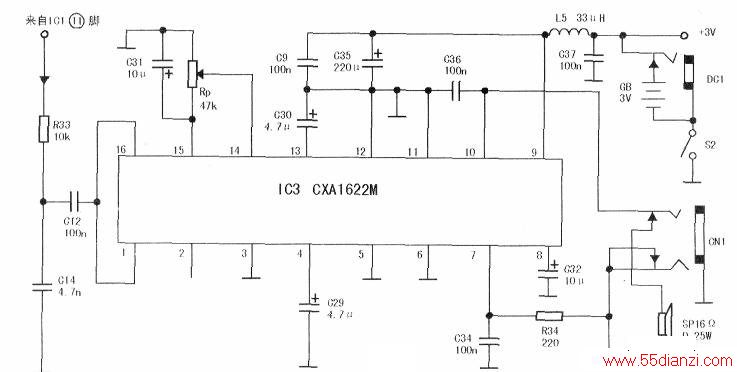

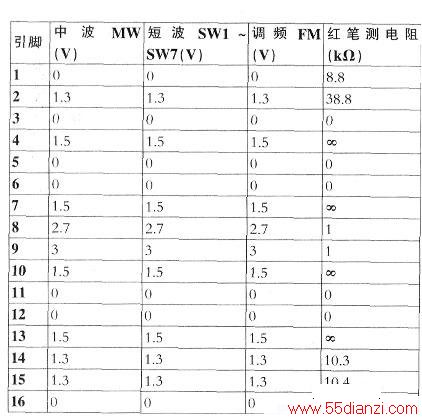

根据实物绘制的原理电路如下图所示。音频信号从IC1(CD2003CJP或TA8】64)的11脚输出,经去加重电路R33、Cl4,去除电台发射时预加重所产生的高频噪声及失真,再由C12耦合至①、16脚。CXA1622M采用RP调节来控制音量大小,杜绝了传统电位器对音频信号分压调节音量易产生噪声的弊端。②脚为BTL/立体声选择控制端,②脚加低电平时工作于立体声模式,本例②脚悬空(相当于加高电平),工作于BTL模式,使收音机具有较大的音量输出。下表为实测维修数据,供参考。
