调频/调幅/辅助信道(FM/AM/SCA)收音电路分析

调频/调幅/辅助信道(FM/AM/SCA)收音电路分析

点击数:7204 次   录入时间:03-04 12:01:37   整理:http://www.55dianzi.com   音响-收录机-MP3

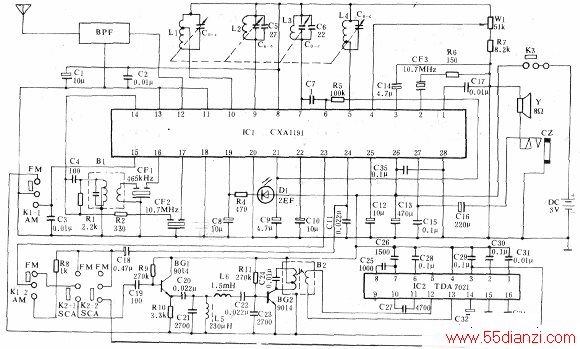

具有SCA接收功能的收音电路

    具有SCA接收功能的收音电路如上图所示,该电路以日本SONY公司生产的CXA1191型AM/FM单片集成块为主体,配以飞利浦公司的TDA7021作SCA解码(二次鉴频),图中电路在原有调频、调幅接收的基础上增加了SCA接收功能。波段转换采用二只双刀双位(2D2W)开关,其中K1为调频/调幅转换,K2为调频/SCA转换。在进行SCA接收时,开关Kl处于FM位置,K2处于SCA位置,此时K1的一把刀位Kl-l将CXA1191(15)脚与地断开,使集成块工作于FM状态,另一把刀K1-2与K2-1配合将23脚输出的复合信号(第一次鉴频后的信号)改送至由BG1、BG2及其外围元件组成的67kHz带通滤波器。图中BG1接成射极输出形式,以其较高的输入阻抗与鉴频器的输出相匹配,射极输出端通过由C20、C21、L5、L6、C22、C23组成带通滤波器,选出67kHz第二副载波信号送往由BG2组成的选频放大器(谐振放大器),以进一步滤去其它频率成分,并通过B2次级加入到TDA7021(12)、(13)脚输入端。TDA7021原为低中频调频接收专用集成块,其内部框图如下图所示。

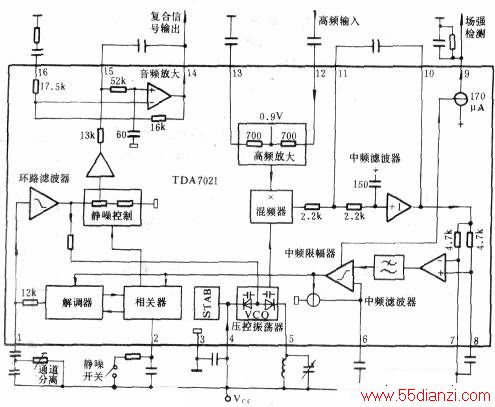

TDA7021原为低中频调频接收专用集成块

由于本振5脚无外接线圈,故此处混频级与前面高放一样也作为67kHz信号放大器。经高放、混颡级放大后的信号送至由集成块内部电阻、放大器与外接电容C25、C26、C27组成二级RC有源滤波器,滤波后的信号再送往限幅放大器进行限幅放大,以改善整机信噪比。限幅后的信号一路送至解调器进行解调,再经环路滤波器、静噪控制开关到音频放大器放大输出,另一路送至相关器以控制静噪开关。每当调谐正确(即接收到信号)时,就会出现强相关,由相关器、静噪开关及环路滤波器组成的相关静噪系统才让解调后的音频信号顺利到达音频输出放大器。放大后的信号由14脚输出,再经开关K2-2、电容C18加到cx-A1191的24脚功率放大器音频信号输入端。功率放大后的信号由27脚输出经电容C16及外接耳机插孔cz触点加到扬声器Y上。在接收中波或调频节目时,23脚的输出信号经开关Kl-2或再经K2-1直接经C18加到24脚由功放级放大推动扬声器。整机音量调节由W1的活动改变IC1(4)脚的直流电位来实现.W1的一端通过电阻R7接地,另一端则接集成块的⑧脚以获得稳定的偏置电压.电阻R7用来提高④脚的起始电平,限制集成块的最大增益以免产生过载。

    在接收AM节日时,Kl一l开关将BG1、BG2、1C2的供电线路断开,以减少整机电流消耗。图中IC1、IC2也可直接用韩国三星公司生产的KA22426及KA22429来代替。
