KC203为数字式调频立体声收音机可以完成87.50MHz到107.OOMHz频率的广播信号接收,可输出调频立本声音频信号。采用飞利浦专用数字收音IC,接收稳定可靠。板载TDA2822功放电路,同时有左右声道音量调节电位器。本文采用的是飞利浦TEA5767收音机模块。
A、灵敏度高、噪声小、搞干扰能力强、外接元件极少、使用极其简单。
B、12C串行数据总线接口通讯。
C、采用先进的SEEK硬件搜台方式,全频段搜索只需4~5Sec,在幅提高搜台速度。
D、内置LDO调整、低功耗、超宽电压使用范围(2.7~5.5VDC)。
E、内置噪声消除、软静音、低音增强电路设计。
F、FM及MPX立体声采用DSP处理器。
G、应用简便、成本低,性价比高。
H、长×宽=1.2cm×l.lcm,只有指甲盖大小。

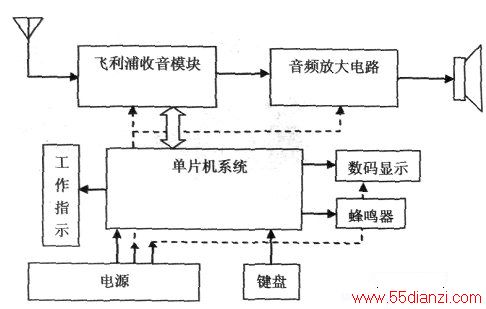

结构框图如下图所示,此电路主要由飞利浦TEA5767(或其兼容产品)收音模块、TDA2822音频放大电路和单片机控制电路构成。

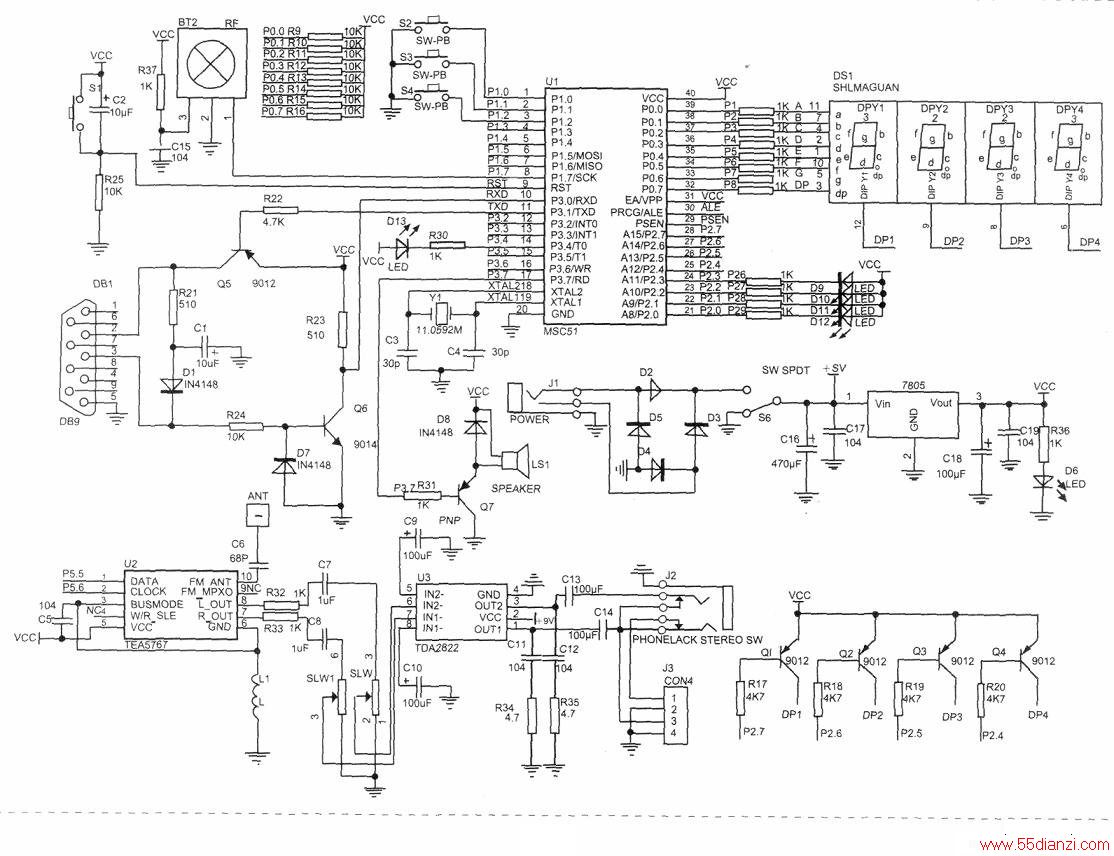

信号经由天线接收送到TEA5767第10脚,第7脚和第8脚为左右声道输出,送往音频放大电路进行功率放大以推动扬声器。单片机接受按键的控制信息并通过IIC总线对TEA5767实现控制,完成选台的功能,然后将频率实时显示在数码管上。电原理图如下图所示。
