KING YOO牌KY-5136车载CD机的音源选择和音量控制、音调控制、平衡控制等，均采用IIC总线控制方式，由微处理器SY2335BE经IIC总线对SC7313S音质处理器（或称音效处理器）进行控制来实现。SC7313S内具有三路L、R音频信号输入电路、音频信号源选择开关、音量控制、音调控制、平衡控制电路。

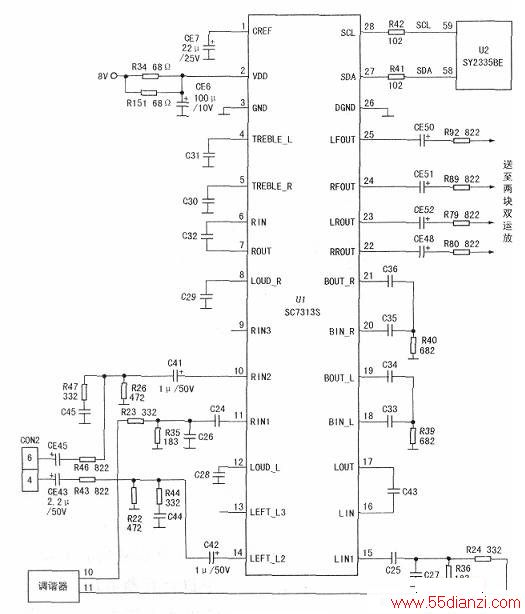

音质处理电路如下图所示。SC7313S( U1)的26、27脚分别通过电阻R26、R27与微处理器U2的59、58脚连接，构成IIC总线时钟线(SCL)和数据线(SDA)。U1的三路L、R音频信号输入端为9～11、13~15脚，但该机只用了两路。收音时，FM收音模块输出的R、L音频信号分别送到U2的输入端11、15脚；播放CD时，CD机芯电路输出的L、R音频信号经排线送到CON2排插的6、4针，再送到U2输入端10、14脚。U2在CPU I2C总线控制下，根据CPU发出的指令，音频信号源选择开关选择10、14脚输入的R、L信号或11、15脚输入的R、L信号输出，加到集成电路内后级电路。后级电路按CPU指令，对输入信号进行音量、高音、低音、平衡以及扩展立体声等控制，最后将四个声道的音频信号（前方左LF、前方右RF、后方左LR、后方右RR）分别由25、24、23、22脚输出，并送往两块双运放( 4558D)进行缓冲放大。
音质处理电路发生故障，通常表现为无声、小声，音量、音调控制不正常等现象。可能是几个声道均不正常，也可能是某一声道不正常。
